 |
| 寶鋼企業標準 軌道車輛用車軸坯 (Q/BQB 190-2009 代替 Q/BQB190-2003 BZJ 191-2004) |
寶鋼資源查詢 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1范圍
表2
4.2冶煉方法 鋼由氧氣轉爐冶煉并經爐外精練。 4.3交貨狀態 車軸坯以熱軋狀態交貨。 4.4力學性能及工藝性能 4.4.1用經正火處理的試樣毛坯制成試樣所測出的力學性能及工藝性能應符合表3的規定。 表3
4.4.2沖擊功值為一組三個試樣試驗結果的平均值，允許其中一個試樣的試驗結果小于規定值，但不得小于規定值的70%。 4.5低倍組織 4.5.1車軸坯的橫向酸浸低倍試片上不得有肉眼可見的殘余縮孔、白點、分層、裂紋、氣泡、金屬異物和夾雜，皮下夾雜和皮下氣泡的深度不得超過5mm。 4.5.2低倍組織應不大于下列級別: 一般疏松 2.5級 錠形偏析 2.5級 中心疏松 2.5級 點狀偏析 2.0級 4.6非金屬夾雜物 非金屬夾雜物應按GB 10561中的評級圖，使用A法進行檢查，其級別應符合表4的規定。 表4
4.7表面質量 4.7.1車軸坯的端面不得有縮孔、夾雜和分層。 4.7.2車軸坯表面不得有結疤、夾雜、折疊、氣泡和裂紋，允許存在深度不超過2mm的壓痕、麻點、劃傷等輕微缺陷。如有上述缺陷允許清除，清理時要按車軸坯的長度方向進行，清理處邊緣應圓滑無棱角。清理深度從實際尺寸算起不得大于6mm，清理寬度不得小于清理深度的6倍。邊長230mm、250mm、260mm、280mm的車軸坯清理后的的截面尺寸不得小于216mm、236mm、246mm、266mm。 5檢驗與試驗 5.1每批車軸坯的檢驗項目、取樣數量、取樣方法和試驗方法應符合表5的規定。 表5

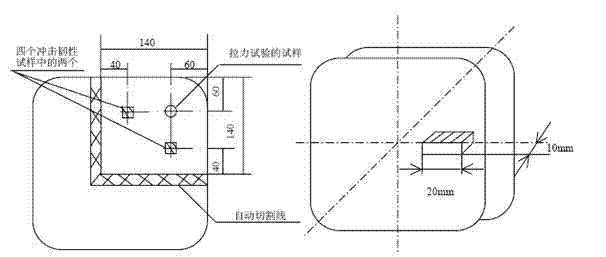

5.2力學和工藝性能檢驗所用試塊從樣坯上切取，試塊切取部位如圖1所示，非金屬夾雜試樣的切取如圖2所示。
5.3車軸坯應成批檢驗和驗收，每批應由同牌號、同爐號、同截面的的車軸坯所組成。 5.4復驗 如果試驗結果有一項不符合本標準要求時，則可從該批另選二根"10"段車軸坯的頭部取樣進行該不合格項目的復驗(白點除外)，樣坯上應打上爐號、錠號、段號。復驗結果(包括該項試驗所要求的任一指標)即使有一項指標不合格，則該批所有"10"字的鋼坯不得交貨，此時，可從任二根"10"段車軸坯的尾部切取樣坯進行試驗，若試驗結果全部合格，則除"10"段外其他車軸坯均為合格。如果其中有一個試樣不合格或二個試樣均不合格時，，則該批車軸坯全部不得交貨。 6標志和檢驗文件 6.1標志 6.1.1在每根車軸坯相當于鋼錠頭部一側的端面上粘貼不干膠標簽，標簽上標明爐號、規格、牌號、錠坯號和生產班別。爐號以六位數字表示；錠號以二位數字表示（01～28）；坯號以10、20、30、40、……、90表示，其含義為： 10 表示鋼錠頭部鋼坯 20 、30、40 表示鋼錠中部鋼坯； 90 表示鋼錠尾部鋼坯。 6.1.2在每根車軸坯貼標簽的同一端面用白漆描上爐號和錠坯號。 6.1.3在每根車軸坯的另一端面用白漆描上牌號。 6.2檢驗文件 每批車軸坯應附有保證產品符合本標準規定的檢驗文件。檢驗文件中應包括以下內容： a）供方名稱-常州精密鋼管博客網： b）需方名稱； c）發貨日期； d）合同號； e）牌號； f）標準編號； g）爐號、規格、根數、重量； h）本標準規定的各項試驗結果； i）質量管理部門負責人簽字。 附加說明： 本標準代替 Q/BQB 190-2003。 本標準與Q/BQB 190-2003相比主要變化如下： ――規范性引用文件中增加GB/T 4336和GB/T 20066兩個引用標準； ――新增280mm規格，增加4.4.2條； ――修改"質量證明書"為"檢驗文件"。 本標準由寶山鋼鐵股份有限公司質量管理部提出。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 專營寶鋼產品 | 常州仁成金屬制品有限公司 |
電話：0519-83611681 |
[email protected] | <<<回首頁 |
