1 范圍
本標準規定了一次冷軋和二次冷軋電鍍鉻鋼板及鋼帶的分類和代號、尺寸、外形、重量、技術要求、檢驗和試驗、包裝、標志和檢驗文件等。
本標準適用于常州精密鋼管博客網生產的厚度為0.17mm～0.55mm的一次冷軋和厚度為0.12mm～0.36mm的二次冷軋電鍍鉻鋼板及鋼帶（以下簡稱鋼板及鋼帶）。
2
規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T
228-2002 金屬材料 室溫拉伸試驗方法
GB/T 230.1-2004 金屬洛氏硬度試驗
第1部分：試驗方法（A、B、C、D、E、F、G、H、K、N、T標尺）
GB/T 2523-2008
冷軋金屬薄板（帶）表面粗糙度和峰值數的測量方法
GB/T 8170-2008 數值修約規則與極限數值的表示和判定
Q/BQB
400 冷軋產品的包裝、標志及檢驗文件
Q/BQB 401 冷連軋鋼板及鋼帶的尺寸、外形、重量及允許偏差
ASTM
A657M-03 一次冷軋、二次冷軋電鍍鉻產品標準規范
3 分類和代號
3.1
鋼板及鋼帶的分類及代號應符合表1的規定。
表 1
| 分類方式 |
類 別 |
代 號 |
|
原板鋼類型 |
- |
MR, L |
|
調質度 |
一次冷軋 |
T-1.5, T-2, T-2.5, T-3, T3.5,T-4,
T-5 |
|
二次冷軋 |
DR-7M, DR-8, DR-8M, DR-9, DR-9M,
DR-10 |
|
退火方式 |
連續退火 |
CA |
|
罩式爐退火 |
BA |
|
表面狀態 |
一次冷軋 |
光亮表面 |
B |
|
石紋表面 |
R |
|
粗石紋表面 |
R2 |
|
無光表面 |
M |
|
二次冷軋 |
石紋表面 |
R |
 | 3.2
鋼板及鋼帶的牌號通常由電鍍鉻鋼板代號SPTFS (SPTFS為Steel Plate Tin Free
Steel首位字母的縮寫)、原板鋼類型代號、調質度代號和退火方式代號構成。例如：SPTFS MR T-2BA，SPTFS MR
T-4CA，SPTFS MR DR-8BA ，SPTFS L DR-9CA。
4 訂貨所需信息
4.1
訂貨時用戶應提供如下信息：
a) 產品名稱（鋼板或鋼帶）；
b) 本產品標準號；
c) 牌號；
d)
規格（厚度、寬度、長度或內徑等）；
e) 表面狀態；
f) 包裝方式；
g) 用途；
h)
張數或重量；
i) 其他。
4.2 如訂貨合同中未注明表面狀態、包裝方式，則供方按石紋表面R，并以供方提供的包裝方式供貨。
5 尺寸、外形、重量及允許偏差
5.1尺寸
5.1.1
鋼板及鋼帶的可供公稱尺寸范圍應符合表2的規定。
表 2
單位：mm
|
基板類型 |
公稱厚度 |
公稱寬度 |
公稱長度 (鋼板) |
|
一次冷軋 |
0.17～0.55 |
700～1050 |
500～1168 |
|
二次冷軋 |
0.12～0.36 |
|
|
5.1.2
鋼板及鋼帶的公稱厚度小于0.50 mm時，厚度按0.005 mm進級；鋼板及鋼帶的公稱厚度不小于0.50mm時，厚度按0.01
mm進級。
5.1.3 鋼帶（卷）內徑為420mm(含內芯套筒)。
5.1.4
如需方要求標記軋制寬度方向，可在表示軋制寬度方向的數字后面加上字母W。
例如：鋼板表示為0.26×832W×760，鋼帶表示為0.26×832W×420。
5.2
尺寸允許偏差
5.2.1鋼板及鋼帶的厚度允許偏差應不超出公稱厚度的±5.0%，測量點為距邊部不小于10
mm的任意點。厚度測量值應修約到0.001mm。
5.2.2
薄邊
薄邊是鋼板及鋼帶沿寬度方向上厚度的變化，其特征是在靠近鋼板及鋼帶的邊緣發生厚度減薄。距鋼板及鋼帶兩側邊部6mm處測得的厚度，與沿鋼板及鋼帶寬度方向中間位置測得的實際厚度的偏差，應不大于中間位置測得的實際厚度的8.0％。
5.2.3
鋼板及鋼帶的寬度允許偏差為 0mm ～+3mm。
5.2.4 鋼板的長度允許偏差為0mm ～ + 3mm。
5.3
外形
5.3.1 鋼板的脫方度應不大于其寬度的0.15%。
5.3.2 每任意1000mm長度上鐮刀彎應不大于1
mm。
5.3.3
鋼板不平度應不大于3mm。
5.4其他尺寸、外形、重量及允許偏差的規定應符合Q/BQB401的規定。
6
技術要求
6.1 冶煉方法
鋼板及鋼帶所用的鋼采用氧氣轉爐冶煉。
6.2
鍍鉻量
6.2.1鋼板及鋼帶的鍍層由金屬鉻鍍層和鉻氧化物鍍層兩部分組成，鍍層重量每面三點試驗的平均值應符合表3的規定。
6.2.2鉻氧化物鍍層的重量用鉻氧化物中的鉻含量表示。
表 3
|
金屬鉻鍍層
mg/m2 (每面) |
鉻氧化物鍍層
mg/m2 (每面) |
|
最小平均重量 |
最大平均重量 |
最小平均重量 |
最大平均重量 |
|
50 |
150 |
5 |
35 |
|
| 6.3
調質度
6.3.1鋼板及鋼帶的調質度用洛氏硬度(HR30Tm)的值來表示。一次冷軋鋼板及鋼帶的硬度（HR30Tm）應符合表4的規定。二次冷軋鋼板及鋼帶的硬度（HR30Tm）應符合表5的規定。
6.3.2當鋼板及鋼帶公稱厚度不大于0.20mm時，硬度測定應采用HR15T，然后按附錄A(規范性附錄)的規定換算為HR30Tm。
6.3.3如對二次冷軋鋼板及鋼帶的屈服強度有要求，可在訂貨時協商。各調質度代號的屈服強度目標值可參考表6的規定。
表 4
|
調質度代號 |
硬 度a
（HR30Tm） |
|
目 標 |
允許范圍 |
|
T-1.5 |
51 |
51±3 |
|
T-2 |
53 |
53±3 |
|
T-2.5 |
55 |
55±3 |
|
T-3 |
57 |
57±3 |
|
T-3.5 |
59 |
59±3 |
|
T-4 |
61 |
61±3 |
|
T-5 |
65 |
63±3 |
| a硬度為2個試樣的平均值，允許其中1個試驗值超出規定允許范圍1個單位。 |
|
|
表 5
|
調質度代號 |
硬 度a
（HR30Tm） |
|
目 標 |
允許范圍 |
|
DR-7M |
71 |
71±5 |
|
DR-8/DR-8M |
73 |
73±5 |
|
DR-9 |
76 |
76±5 |
|
DR-9M |
77 |
77±5 |
|
DR-10 |
80 |
80±5 |
| a硬度為2個試樣的平均值，允許其中1個試驗值超出規定允許范圍1個單位。 |
|
|
| 表 6
|
調質度代號 |
屈服強度目標值a, b , c, d
MPa |
|
DR-7M |
520 |
|
DR-8 |
550 |
|
DR-8M |
580 |
|
DR-9 |
620 |
|
DR-9M |
660 |
|
DR-10 |
690 |
a屈服強度是根據需要而測定的參考值。
b試樣為GB/T
228中的P5試樣，試樣方向為縱向。
c屈服強度為兩個試樣的平均值。
d
由于厚度減薄效應，導致伸長率過低，無法測得到屈服強度，此時，屈服強度用抗拉強度代替。 |
|
| 6.4
表面狀態
鋼板及鋼帶的表面狀態分類及各表面狀態的特征應符合表7的規定。
表 7
|
基板類型 |
代 號 |
表面狀態 |
特 征 |
|
一次冷軋 |
B |
光亮表面 |
在具有磨石花紋的光滑表面的原板上鍍鉻后得到的有光表面。 |
|
R |
石紋表面 |
在具有一定方向的磨石花紋表面的原板上鍍鉻后得到的有光表面。 |
|
R2 |
粗石紋表面 |
在具有一定方向的磨石花紋表面的原板上鍍鉻后得到的有光表面，表面粗糙度略高于石紋表面。 |
|
M |
無光表面 |
表面無光澤。 |
|
二次冷軋 |
R |
石紋表面 |
在具有一定方向的磨石花紋表面的原板上鍍鉻后得到的有光表面。 |
|
| 6.5
表面質量
6.5.1
鋼板及鋼帶表面應均勻光滑，不允許有裂紋、凹坑、皺折、銹跡以及其他影響使用的缺陷。
6.5.2對于鋼帶，由于沒有機會切除帶缺陷部分，因此鋼帶允許帶缺陷交貨，但有缺陷的部分不得超過每卷總長度的6％。
6.6
鋼板及鋼帶表面通常涂DOS油。
6.7 原板鋼類型應符合表8的規定。
表 8
|
原板鋼類型 |
特 性 |
|
MR |
非金屬夾雜物含量與L類鋼相近，殘余元素含量的限制沒有L類鋼嚴格，具有良好的耐蝕性，適用于大多數用途。 |
|
L |
非金屬夾雜物以及Cu、Ni、Cr、Mo等殘余元素含量低，用于對耐蝕性有較高要求的用途。 |
|
|
7
檢驗和試驗
7.1 鋼板及鋼帶的外觀用肉眼檢測。
7.2
鋼板及鋼帶的尺寸、外形應用合適的測量工具測量。
7.3
鋼板或鋼帶應按批檢驗，每批應由不大于30噸的同牌號、同規格、同表面狀態的鋼板或鋼帶組成。
7.4
每批鋼板及鋼帶的檢驗項目、試樣數量、試驗方法和取樣方法應符合表9的規定。
表
9
|
檢驗項目 |
試樣數量（個） |
取樣方法 |
試驗方法 |
|
硬度 |
2 |
GB/T2975

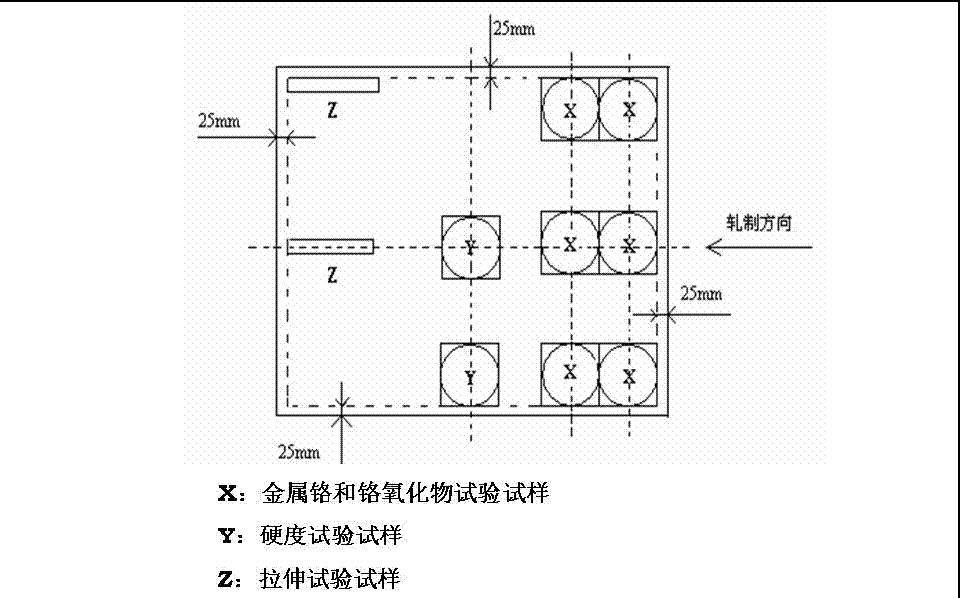

取樣位置見圖1 |
GB/T 230.1 |
|
拉伸試驗 |
2 |
GB/T 228 |
|
金屬鉻 |
3 |
ASTM A657M 附錄A1 |
|
鉻氧化物 |
3 |
ASTM A657M 附錄A2，A3 |
|
|
7.5對于硬度試驗，1個試樣通常測定3點。當3點的極差值（即：最大值－最小值）大于1.0時，應再追加測定2點，然后，去掉5點中的最大值和最小值，再求出3點的平均值，作為試驗值。當對測定結果提出異議時，應除去鍍鉻層后再測定。如因表面粗糙度的影響而對測定值提出異議時，應將試樣表面研磨后再測定。
7.6對于硬度、金屬鉻、鉻氧化物試驗，如有某一項試驗結果不符合標準要求，則從同一批中再任取雙倍數量的試樣進行該不合格項目的復驗。復驗結果（包括該項目試驗所要求的所有指標）合格，則整批合格。復驗結果（包括該項目試驗所要求的所有指標）即使有一個指標不合格，則復驗不合格。如復驗不合格，則已做試驗且試驗結果不合的單件不能驗收，但該批材料中未做試驗的單件可逐件重新提交試驗和驗收。
8
包裝、標志及檢驗文件
鋼板及鋼帶的包裝、標志及檢驗文件應符合Q/BQB
400的規定。每包鋼板的重量通常為0.5～2.0噸，每個交貨批允許有少量尾包。鋼帶(卷)的重量通常為3～15噸。
9
數值修約規則
數值修約規則應符合GB/T 8170的規定。
10
調質度代號近似對照
本標準調質度與國內外標準標準調質度代號對照表見附錄B。
附錄A
（規范性附錄）
HR15T和HR30Tm換算表
表 A.1
|
HR15T |
換算HR30Tm |
HR15T |
換算HR30Tm |
|
93.0 |
82.0 |
83.0 |
62.5 |
|
92.5 |
81.5 |
82.5 |
61.5 |
|
92.0 |
80.5 |
82.0 |
60.5 |
|
91.5 |
79.0 |
81.5 |
59.5 |
|
91.0 |
78.0 |
81.0 |
58.5 |
|
90.5 |
77.5 |
80.5 |
57.0 |
|
90.0 |
76.0 |
80.0 |
56.0 |
|
89.5 |
75.5 |
79.5 |
55.0 |
|
89.0 |
74.5 |
79.0 |
54.0 |
|
88.5 |
74.0 |
78.5 |
53.0 |
|
88.0 |
73.0 |
78.0 |
51.5 |
|
87.5 |
72.0 |
77.5 |
51.0 |
|
87.0 |
71.0 |
77.0 |
49.5 |
|
86.5 |
70.0 |
76.5 |
49.0 |
|
86.0 |
69.0 |
76.0 |
47.5 |
|
85.5 |
68.0 |
75.5 |
47.0 |
|
85.0 |
67.0 |
75.0 |
45.5 |
|
84.5 |
66.0 |
74.5 |
44.5 |
|
84.0 |
65.0 |
74.0 |
43.5 |
|
83.5 |
63.5 |
73.5 |
42.5 |
|
|
附錄B
（資料性附錄）
本標準與采用標準及有關標準調質度代號對照表
表 B.1
| |
Q/BQB
455-2009 |
JIS
G3315:2008 |
ASTM
A623M-08 |
EN
10202:1989 |
EN
10202:2001 |
ISO 11950:1995 |
|
一次冷軋基板 |
－ |
T-1 |
T-1 (T49) |
T50 |
TS230 |
TH50＋CE |
|
T1.5 |
－ |
－ |
－ |
－ |
－ |
|
T-2 |
T-2 |
T-2 (T53) |
T52 |
TS245 |
TH52＋CE |
|
T-2.5 |
T-2.5 |
－ |
－ |
TS260 |
TH55＋CE |
|
T-3 |
T-3 |
T-3 (T57) |
T57 |
TS275 |
TH57＋CE |
|
T-3.5 |
－ |
－ |
－ |
TS290 |
－ |
|
T-4 |
T-4 |
T-4 (T61) |
T61 |
TH415 |
TH61＋CE |
|
T-5 |
T-5 |
T-5 (T65) |
T65 |
TH435 |
TH65＋CE |
|
二次冷軋基板 |
DR-7M |
－ |
DR-7.5 |
－ |
TH520 |
－ |
|
DR-8 |
DR-8 |
DR-8 |
DR 550 |
TH 550 |
T550＋CE |
|
DR-8M
|
－ |
DR-8.5 |
－ |
TH580 |
T580＋CE |
|
DR-9
|
DR-9 |
DR-9 |
DR 620 |
TH620 |
T620＋CE |
|
DR-9M
|
DR-9M |
DR-9.5 |
DR 660 |
－ |
T660＋CE |
|
DR-10
|
DR-10 |
－ |
－ |
－ |
T690＋CE |
|
|
附加說明：
本標準參考JIS
G3315:2008，EN10202:2001，ASTM A623M-08，ASTM A657M-03編制。
本標準替代Q/BQB
455-2007。
本標準對Q/BQB455-2007 進行了技術性修改,
主要修改內容為：
——增加牌號T1.5、T3.5、DR-7M、DR-8M；
——增加表面狀態R2；
——修改二次冷軋產品的目標硬度的規定；
——參考JIS
G3303的規定，將二次冷軋產品的力學性能目標值由抗拉強度值修改為屈服強度值；
——修改鍍層重量的試驗方法；
——其他編輯性修改。
本標準的附錄A為規范性附錄，附錄B為資料性附錄。
本標準由寶山鋼鐵股份有限公司質量部提出。
本標準由寶山鋼鐵股份有限公司質量部起草。
本標準起草人 孫忠明。
本標準于2007年首次發布，本次為第一次修訂。
|
