熱鍍鋅帶鋼表面有缺陷怎么辦？決措施有哪些？今天給大家找到了關(guān)于熱鍍鋅帶鋼表面缺陷及解決措施的科普文獻(xiàn)，內(nèi)容比較多，大家可以找標(biāo)粗的字體快速找到有需要的內(nèi)容，希望這篇能對(duì)大家有幫助，如果有什么特別想看的內(nèi)容也可以留言。
1.鋅粒：在熱鍍鋅帶鋼表面上分布有類米粒的小點(diǎn)，習(xí)慣上稱為鋅粒。
鋅粒缺陷大致可分兩種：
一種是帶鋼上下表面粘附大量顆粒狀，在帶鋼局部增加了鋅層厚度，造成表面粗糙不平，既不美觀而對(duì)使用有害俗稱鋅粒。表現(xiàn)形式有兩種，其一顆粒較大的鋅粒，成份主要是鐵—鋅化合物，也就是底渣，造成這種缺陷的原因是鋅鍋中底渣過多上浮，粘到鋼板表面所引起的。其二顆粒較小的鋅粒，成份主要是鐵—鋅—鋁化合物，也就是自由渣，造成這種缺陷的原因是鋅鍋中自由渣過多粘到鋼板表面所引起的。 (1)合理的控制鋅液溫度450CO—470CO與帶鋼入鋅鍋溫度480CO—490CO。前者的目的是最大限度減少帶鋼表面鐵的溶解度，后者是加速F2AL5層的形成。(2)嚴(yán)格控制鋅液中的化學(xué)成份，向鋅鍋中合理添加合金錠，保證鋅液Al的百分含量在0.18～0.22%。其目的一方面是穩(wěn)定的鋅液化學(xué)成份有利F2AL5層的形成，另一方面是鋅液中過飽和的鐵首先與足夠量的鋁結(jié)合形成鐵—鋅—鋁化合物，也就是自由渣，以減少底渣的形成。(3)提高原料表面清潔度，減少故障停機(jī)次數(shù)。提高原料表面清潔度是為了在正常生產(chǎn)中最大限度減少帶鋼表面帶入鋅鍋的“臟物”。故障停機(jī)次數(shù)在很大程度上決定鋅液中鐵含量的多少，由于退火爐沒有帶鋼停機(jī)防氧化功能，停機(jī)后爐內(nèi)帶鋼表面大量氧化，啟車后被帶入鋅鍋，使鋅液中鐵含量急速增加。同時(shí)停機(jī)后帶鋼長時(shí)間停留在鋅液中使F2AL5層遭到破壞鐵會(huì)大量溶入鋅液中。而在正常生產(chǎn)條件下大量的鐵是無法形成自由渣的，這時(shí)就會(huì)直接形成底渣。故障停機(jī)的隨機(jī)性和停機(jī)時(shí)間的不確定性使提前和臨時(shí)添加鋁變得可操作性不強(qiáng)。減少故障停機(jī)次數(shù)和時(shí)間是解決問題的根本辦法。 另一種是生產(chǎn)1.4mm規(guī)格以上的鍍鋅板，在帶鋼兩邊部出現(xiàn)鋅粒缺陷。造成這種缺陷的原因主要是由于機(jī)組速度低、鋅液流入鋅鍋時(shí)多集中在邊部、邊部冷卻快、帶鋼與氣刀噴嘴不平行且呈凹形等原因造成了厚規(guī)格邊部易出現(xiàn)鋅粒缺陷。通常鋅液中存在有許多自由渣和少量的底渣，在正確工況生產(chǎn)時(shí)鋅液的流動(dòng)性較好，附在帶鋼表面大的自由渣或底渣在氣刀氣流的沖刷作用下通常被沖回鋅鍋，當(dāng)鋅液的流動(dòng)性不好時(shí)，氣刀氣流的沖刷作用減弱，大的自由渣或底渣存在流動(dòng)集結(jié)效應(yīng)，當(dāng)某個(gè)鋅粒停在某個(gè)位置時(shí)流過該位置鋅液中的鋅渣就會(huì)產(chǎn)生集結(jié)，由小變大形成較大的鋅粒。 (1)在合理范圍內(nèi)，適當(dāng)調(diào)整氣刀壓力和提高鋅液溫度。鋅液鋁含量控制在下線。 (2)通過調(diào)整沉沒輥、穩(wěn)定輥使帶鋼在氣刀噴嘴中間得到一個(gè)良好的平直度，適當(dāng)降低氣刀高度，使帶鋼出鋅鍋獲得良好的穩(wěn)定性。(3)根據(jù)帶鋼板形合理調(diào)整張力。 2.厚邊缺陷：當(dāng)熱鍍鋅帶鋼邊緣的鍍層比中部鍍層厚得多時(shí)，就產(chǎn)生了邊厚。 厚邊缺陷對(duì)卷取極為有害，造成厚邊的原因較多： (1)帶鋼張力調(diào)整，在生產(chǎn)過程中由于中央主控對(duì)工藝段張力調(diào)整過小，帶鋼出鋅鍋邊部易刮氣刀造成氣刀噴嘴局部堵塞發(fā)生厚邊。張力調(diào)整過大，尤其在生產(chǎn)1.0mm以上寬厚帶鋼時(shí)，由于張力較大帶鋼較寬，鋅鍋又采用的單穩(wěn)定輥，所以造成帶鋼出鋅鍋呈凹形，帶鋼一側(cè)邊部離氣刀距離較大則另一側(cè)較近，距離較大的一側(cè)易產(chǎn)生邊厚缺陷。 解決方法： 在生產(chǎn)過程中，嚴(yán)格按照工藝要求調(diào)整工藝張力，根據(jù)出鋅鍋的帶鋼板型進(jìn)行調(diào)整張力;對(duì)生產(chǎn)寬厚規(guī)格的帶鋼，應(yīng)適當(dāng)降低氣刀高度，使出鋅鍋的帶鋼具有良好的穩(wěn)定性，帶鋼如果出現(xiàn)較大的凹形時(shí);則操作工通過調(diào)整雙輥的位置狀態(tài)與工藝段張力的控制相互調(diào)正;使凹形盡可能減輕防止厚邊的產(chǎn)生。(2)帶鋼溫度調(diào)整，退火爐NOF無氧化段各區(qū)爐溫過高帶鋼過燒，帶鋼兩側(cè)易產(chǎn)生邊浪;帶鋼在無氧化段火燃加熱不均，還原段輻射加熱單側(cè)三閥關(guān)過多使帶鋼加熱不均及易產(chǎn)生邊浪和單側(cè)瓢曲也能產(chǎn)生邊厚缺陷。 解決方法： 操作工應(yīng)嚴(yán)格執(zhí)行退火爐工藝制度;合理控制爐溫，在生產(chǎn)過程中嚴(yán)密監(jiān)視退火爐各種溫度顯示值;并隨時(shí)到現(xiàn)場通過燒嘴窺視孔觀察爐內(nèi)燃燒情況，發(fā)現(xiàn)溫度偏差;輻射管燃燒不良及時(shí)通知相關(guān)專業(yè)處理。 (3)氣刀調(diào)整，氣刀角度不合理;前后氣刀角度偏差大于±50時(shí)易產(chǎn)生邊厚;在邊部無檔板狀態(tài)時(shí)易邊厚;氣刀縫隙調(diào)整不當(dāng);氣刀噴吹壓力系統(tǒng)故障以及操作調(diào)整不當(dāng)偏差過大產(chǎn)生邊厚， 解決方法： 增設(shè)帶鋼邊部檔板，合理調(diào)整氣刀角度與氣刀噴吹壓力，操作也可根據(jù)氣刀噴吹聲音判斷氣刀角度，氣刀縫隙調(diào)整不當(dāng)可根據(jù)噴吹氣流大小來判斷。 3.氣刀條痕：當(dāng)氣刀噴嘴發(fā)生局部堵塞時(shí)，在帶鋼對(duì)應(yīng)的位置會(huì)產(chǎn)生鋅層超厚，形成帶痕。
(1) 氣刀角度、高度、距離調(diào)整不合理;兩側(cè)噴嘴角度偏差主要是負(fù)角度調(diào)整過大所產(chǎn)生，角度正值的一側(cè)噴出的氣流，將帶鋼邊部多余的鋅液噴吹到負(fù)值一側(cè)噴嘴內(nèi)產(chǎn)生堵塞形成帶痕。氣刀高度過低且噴吹壓大能使鋅液飛濺，堵塞氣刀形成帶痕，氣刀距離帶鋼過小且來料浪形、瓢曲、帶鋼受熱不均、帶鋼張力過小等造成帶鋼刮氣刀形成堵塞產(chǎn)生條痕。 解決辦法：合理調(diào)整氣刀角度控制范圍應(yīng)在(-10°，20°)，兩側(cè)噴嘴角度差3°，操作可在現(xiàn)場根據(jù)氣刀聲音判斷角度范圍;在生產(chǎn)0.5mm~1.0mm的帶鋼氣刀高度不易過低，可以通過噴嘴距帶鋼距離調(diào)整氣刀壓力，避免氣刀距液面過低，噴吹過大，造成鋅液飛濺，堵塞氣刀;一旦發(fā)生堵塞應(yīng)用專業(yè)工具進(jìn)行處理，必要時(shí)需要進(jìn)行停車處理。 (2)氣刀壓力，操作在設(shè)定輸入壓力值時(shí);偏差過大或輸入錯(cuò)誤瞬間氣刀壓力突增，造成鋅液飛濺氣刀堵塞產(chǎn)生條痕。氣刀壓力檢測系統(tǒng)故障也能使壓力突增，而且兩側(cè)氣刀壓力發(fā)生較大的偏差產(chǎn)生條痕。
解決方法：操作工必須認(rèn)真仔細(xì)的輸入壓力數(shù)值，一旦出現(xiàn)輸入錯(cuò)誤及時(shí)調(diào)整數(shù)值，出現(xiàn)條痕應(yīng)及時(shí)用專用工具清除;在確認(rèn)氣刀壓力檢測系統(tǒng)故障后及時(shí)通知相關(guān)專業(yè)處理必要時(shí)停車處理。
(3) 氣刀壓縮空氣管道內(nèi)存有雜質(zhì)，在氣刀噴腔內(nèi)部造成堵塞，在帶鋼相應(yīng)部位形成條痕，操作現(xiàn)場處理過程中無法使用專用刮具進(jìn)行處理。 解決方法：如確認(rèn)此問題，通知主控采取停車，將氣刀離線，并通知相關(guān)專業(yè)對(duì)氣刀進(jìn)行拆卸吹掃。 4.鋅起伏：在帶鋼的邊部或中部呈現(xiàn)明亮的樹枝狀條紋或存在貝殼狀結(jié)晶，這種特殊的鋅結(jié)晶常常使局部鋅層凸出，故稱為鋅突起。
這種缺陷發(fā)生常常在生產(chǎn)厚鍍層時(shí)鋅液溫度低，鋅液中鋁含量高時(shí)發(fā)生。因此，發(fā)現(xiàn)這種缺陷時(shí)可以采用提高機(jī)組速度和鋅液溫度，降低鋅液中的鋁含量，加以消除。
劃傷：帶鋼從開卷機(jī)開出至卷取機(jī)之間，帶鋼和某一機(jī)械發(fā)生相對(duì)運(yùn)動(dòng)所產(chǎn)生的鍍鋅缺陷。 鍍前劃傷產(chǎn)生原因有：開卷機(jī)到焊機(jī)處帶鋼頭尾前后約10m處出現(xiàn)劃傷，主要是由于甩尾時(shí)帶鋼無張力與輥道臺(tái)產(chǎn)生磨擦，造成下表面大面積劃傷，在鍍后,此劃傷特別明顯;清洗段設(shè)備，支撐輥，密封輥不轉(zhuǎn)，產(chǎn)生劃傷。清洗段刷毛磨損嚴(yán)重，操作時(shí)檢查不到位，容易產(chǎn)生點(diǎn)狀均勻的劃傷。入口活套托輥嚴(yán)住不轉(zhuǎn)在帶鋼上下表面都能形成條狀大面積劃傷。退火爐爐輥不轉(zhuǎn)也容易導(dǎo)致帶鋼下表面條狀大面積劃傷。在爐鼻子處密封輥不轉(zhuǎn)也能造成下表面出大面積劃傷。爐鼻子浸入鋅鍋部位由于耐火磚掉入爐鼻內(nèi)與帶鋼滾動(dòng)形成劃傷其劃傷位置不固定，此缺陷多處出現(xiàn)在下表面。 解決方法：對(duì)鍍前容易出現(xiàn)劃傷的部位檢查到位，操作增加巡檢次數(shù)。對(duì)開卷機(jī)到焊機(jī)處前后10m處出現(xiàn)的劃傷，目前在操作中無法解決，只能在分切卷時(shí)，將劃傷部位切掉。清洗段和活套的劃傷缺陷通過操作工的及時(shí)巡檢，發(fā)現(xiàn)問題與維護(hù)及時(shí)取得聯(lián)系，同時(shí)將不轉(zhuǎn)設(shè)備關(guān)閉避免劃傷出現(xiàn)。對(duì)于爐鼻內(nèi)存有異物形成的劃傷，操作工可根據(jù)鍍后劃傷的形狀來判斷，當(dāng)出現(xiàn)此類劃傷時(shí)應(yīng)采取機(jī)組降速，使用專用撈具進(jìn)行處理。 鍍后劃傷產(chǎn)生原因有：由于來料板型浪形、瓢曲，退火爐加熱不均造成的浪形、瓢曲等，在帶鋼出鋅鍋時(shí)操作調(diào)整不及時(shí)，使帶鋼邊部與氣刀噴嘴或氣刀橫梁相接觸形成劃傷。帶鋼來料瓢曲過大雙輥調(diào)整幅度受限能產(chǎn)生劃傷;冷卻塔拖輥嚴(yán)住不轉(zhuǎn)、帶鋼浪形、瓢曲刮風(fēng)箱;生產(chǎn)薄規(guī)格的帶鋼水淬槽轉(zhuǎn)向輥、擠干輥易產(chǎn)生劃傷;拉矯工作輥嚴(yán)住形成板面劃傷;鈍化擠干輥不轉(zhuǎn)在帶鋼表面形成擦傷;出口活套托輥不轉(zhuǎn),出口段s輥組出口活套車有鋅皮或異物能產(chǎn)生鍍后劃傷。 解決方法:來料瓢曲,浪形禁止上機(jī),把好來料;退火爐爐溫過燒,加熱不均造成浪形,瓢曲,合理調(diào)整空燃比,獲得良好板型;入鋅鍋的時(shí)候及時(shí)通過調(diào)整雙輥,使板型平直;鋅塔托輥,拉矯輥組,鈍化擠干輥,出口活套托輥發(fā)生不轉(zhuǎn)時(shí),及時(shí)通知相關(guān)專業(yè)處理,作好停車準(zhǔn)備。

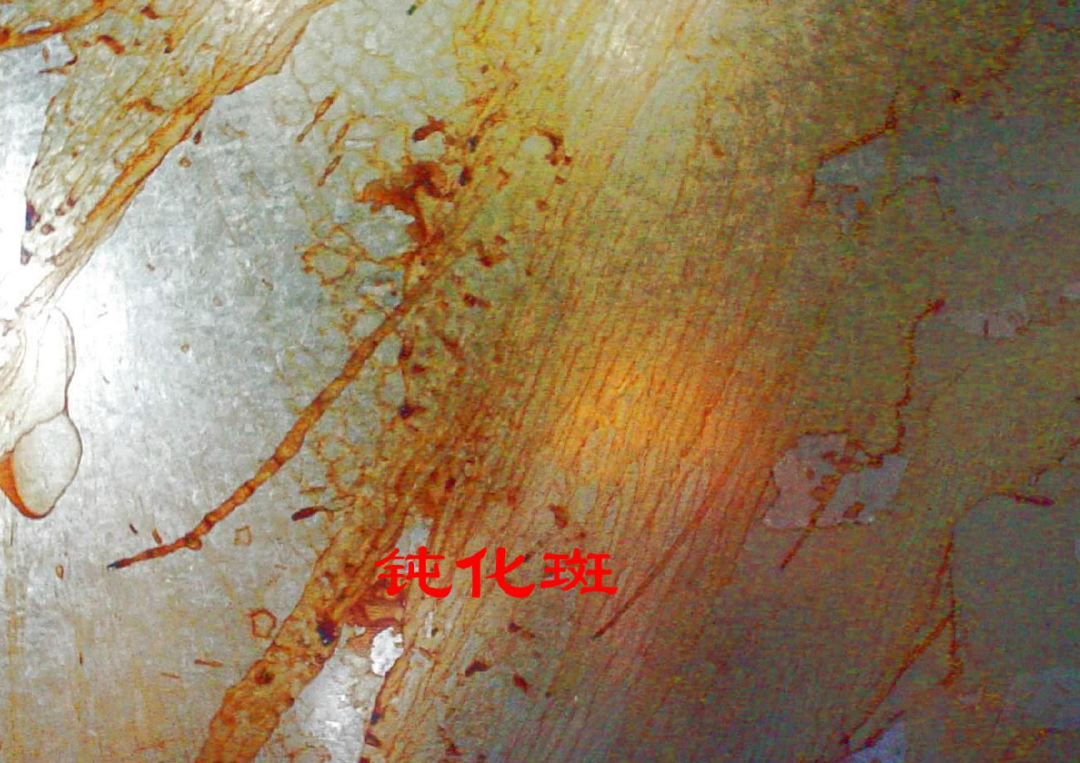

(1)鈍化擠干輥?zhàn)冃位蜉伱嫫茡p，在帶鋼表面易造成，成斑點(diǎn)分布的鈍化斑。 (2)兩側(cè)邊部風(fēng)嘴與帶鋼邊部距離過大，擠干輥壓力過小，帶鋼偏離中心，在帶鋼兩側(cè)易造成一定寬度的鈍化黃邊。 (3)如果停車后或擠干輥不能擠干時(shí)，造成鈍化烘干風(fēng)箱入口托輥表面積有鈍化液，帶鋼經(jīng)過入口托輥在帶鋼表面形成橫紋狀的鈍化黃痕。(1)及時(shí)檢查擠干效果，發(fā)現(xiàn)鈍化斑點(diǎn)及時(shí)通知主控，采取降速，以減少降級(jí)品。定修是及時(shí)調(diào)整邊部吹掃。 (2)擠干輥壓力應(yīng)按照要求調(diào)整，帶鋼偏離中心易造成黃邊。進(jìn)行人工干預(yù)，合理設(shè)定全線工藝參數(shù)，保證帶鋼在中心位置，及時(shí)通知相關(guān)專業(yè)處理。(3)對(duì)入口托輥進(jìn)行改造，改為可升降式，在生產(chǎn)薄規(guī)格產(chǎn)品時(shí)或停車時(shí)降下托輥，防止在入口托輥表面積存鈍化液;生產(chǎn)厚規(guī)格產(chǎn)品時(shí)抬起托輥，防止帶鋼劃傷。 (4)嚴(yán)格控制鈍化工藝參數(shù)，保證鈍化液電導(dǎo)率28～36ms，鈍化溫度35～45℃和帶鋼入鈍化槽溫度。 7.水印：是指采用水氣法生產(chǎn)小鋅花產(chǎn)品時(shí)，由于水氣霧化不良造成的在板面上出現(xiàn)白色的帶狀溝槽或點(diǎn)狀凹坑。

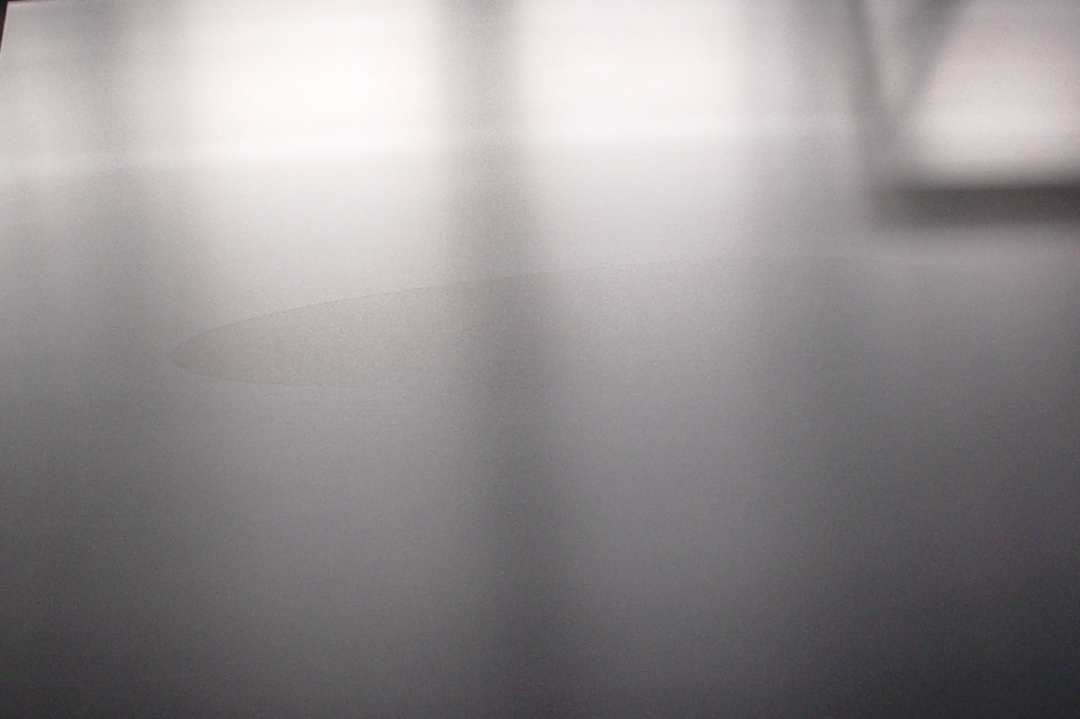

水印缺陷主要在生產(chǎn)小鋅花產(chǎn)品時(shí)易發(fā)生,小鋅花噴嘴水氣霧化調(diào)節(jié)不當(dāng)，在帶鋼相對(duì)應(yīng)的部位產(chǎn)生此缺陷，這不僅破壞了小鋅花均勻一致的外觀而且由于凸凹的表面影響以后的使用。 解決方法：這種缺陷何以通過調(diào)節(jié)小鋅花設(shè)備改善噴嘴水氣霧化效果和工藝參數(shù)加以解決。
影響鋅花大小的因素很多，當(dāng)鋅液成分具備鋅花形成的條件時(shí)，實(shí)踐證明下列因素對(duì)鋅花的大小產(chǎn)生影響：冷卻速度愈快，晶體生長時(shí)間愈短，鋅花愈小。 鋅花大小與鋅花結(jié)晶中心數(shù)目的多少關(guān)系密切。當(dāng)鋼基表面粗糙或表面清潔度較差時(shí)，鋅花相對(duì)較小。鋅花晶粒在鋼基上形成，晶核愈多，鋅花愈小，噴水霧法小鋅花生產(chǎn)工藝就利用了這一原理。 D. 其它因素(生產(chǎn)環(huán)境等) (1)熱鍍鋅板鍍層表面鋅花不均勻狀態(tài)的表現(xiàn)形式及分析根據(jù)本鋼熱鍍鋅機(jī)組生產(chǎn)實(shí)踐對(duì)熱鍍鋅板鍍層表面鋅花不均勻狀態(tài)可歸納以下幾種： a. 鍍鋅板兩面均無鋅花，在放大鏡下觀察，多見細(xì)小鋅花。 b. 單面有鋅花，另一面無鋅花。有鋅花一面鋅花直徑大約在6mm左右。 c. 沿帶鋼縱向鋅花大小呈現(xiàn)有規(guī)律的波動(dòng)。 d. 沿帶鋼橫向一側(cè)鋅花大另一側(cè)鋅花小。 (2)根據(jù)鋅花產(chǎn)生的機(jī)理熱鍍鋅機(jī)組生產(chǎn)工藝及生產(chǎn)情況進(jìn)行分析： 鋅液成分中兩類合金元素的比例具備鋅花生成條件，通常在下列范圍內(nèi)： Al：0.156～0.22%;Pb：0.2%左右。 對(duì)于沒有帶鋼預(yù)清洗工藝的機(jī)組，當(dāng)鍍層厚度(雙面)小于100g/m2時(shí)，由于氣刀吹氣壓力較大，帶鋼冷卻速度快，其表面鋅花尺寸較小，此時(shí)若帶鋼表面清潔度反射率在50%以下，帶鋼表面基本上看不到鋅花。這說明氣刀氣流對(duì)帶鋼的冷卻作用是造成鋅花尺寸變化的一個(gè)因素。從實(shí)踐中可總結(jié)出以下幾種情況：① 當(dāng)鍍層厚度(雙面)小于100g/m2時(shí)，若帶鋼表面清潔度反射率在50%以下，帶鋼厚度小于1.0mm，鍍層雙面鋅花已不明顯，甚至無鋅花。 ② 若帶鋼有一面鍍層厚度較薄(小于50 g/m2)，其它條件同上，可能產(chǎn)生單面鋅花不明顯或無鋅花現(xiàn)象。此時(shí)有可能氣刀距帶鋼一面距離太近。 ③ 當(dāng)氣刀與帶鋼不平行，出現(xiàn)夾角時(shí)，易產(chǎn)生帶鋼橫斷面上的鋅花不均勻。氣刀唇型的變化也會(huì)給鋅花均勻性帶來危害。 ④ 當(dāng)沉沒輥、穩(wěn)定輥出現(xiàn)軸振動(dòng)或帶鋼存在浪形時(shí)，若鍍層較薄，帶鋼鍍層表面易出現(xiàn)周期性沿帶鋼縱向的大小鋅花交變現(xiàn)象。 連續(xù)退火爐采用區(qū)溫控制時(shí)，或輻射管使用不對(duì)稱(停用部分輻射管)時(shí)，帶鋼的溫度易產(chǎn)生波動(dòng)，產(chǎn)生帶鋼低溫區(qū)鋅花小、高溫區(qū)鋅花大的現(xiàn)象。 煤氣中灰分、焦油、硫化物等雜質(zhì)與助燃空氣中的灰塵會(huì)對(duì)帶鋼產(chǎn)生一定的污染，增加了帶鋼表面的粗糙度，在帶鋼表面形成過多的結(jié)晶點(diǎn)，使鍍層表面鋅花變小。 e. 帶鋼表面清潔度及爐內(nèi)還原狀態(tài)的影響 一般情況下，若帶鋼表面清潔度較好(反射率大于50%)，鍍層表面鋅花質(zhì)量也較好。當(dāng)帶鋼表面清潔度較差時(shí)，帶鋼在退火爐內(nèi)的還原狀態(tài)對(duì)鍍層表面鋅花的大小及均勻性(包括鋅層附著性)起著關(guān)鍵作用： ①雖然帶鋼表面清潔度較差，但若連續(xù)退火爐的工況較理想，帶鋼表面油脂在退火爐中揮發(fā)較干凈，帶鋼表面被還原成海綿鐵，可以得到較好的鍍層表面鋅花質(zhì)量。 ② 帶鋼表面清潔度較差時(shí)，降低無氧化加熱爐的溫度有時(shí)會(huì)收到較好的效果。此種情況通常發(fā)生在原料帶鋼表面殘留物中油脂成分比例較大時(shí)，此時(shí)如果無氧化加熱爐的溫度過高，部分油脂未揮發(fā)就被碳化，包在鋼基鐵顆粒的表面，使還原很難進(jìn)行，使帶鋼表面有過多的結(jié)晶點(diǎn)，鍍層表面鋅花小、均勻性差，并時(shí)常拌有脫鋅現(xiàn)象。此種情況下若煤氣熱值較好，可適當(dāng)降低無氧化加熱爐的空燃比和爐溫，使帶鋼表面油脂不產(chǎn)生碳化并被揮發(fā)，從而得到較好的鍍層表面鋅花質(zhì)量。f. 爐輥結(jié)瘤、帶鋼劃傷及原料表面氧化鐵皮的影響 這些缺陷增加了鋅花的結(jié)晶點(diǎn)，使鍍層表面鋅花較小且不均勻。 g. 帶鋼入鋅鍋溫度、鋅液溫度、鍍后冷卻溫度的影響 以上因素對(duì)于較薄帶鋼的影響更為明顯。當(dāng)帶溫較低時(shí)，鋅花的結(jié)晶時(shí)間相對(duì)較短，鋅花較小。 (1)按照正確的工藝要求控制爐溫，使帶鋼充分得到還原;操作工正確調(diào)整氣刀與帶鋼距離，避免出現(xiàn)氣刀上下表面壓力偏差，帶鋼盡可調(diào)整在氣刀中間，使帶鋼獲得均勻的噴吹壓力使鍍鋅板鋅花均勻一致。 (2)清洗段要保持正常投入，操作可跟據(jù)來料表面質(zhì)量適當(dāng)調(diào)節(jié)堿濃度其范圍3%~5%，刷輥壓下電流22~24安培達(dá)到良好的刷洗效果，將來料板面的軋制油清洗掉，使帶鋼表面光潔避免鍍后出現(xiàn)鋅花不均缺陷。

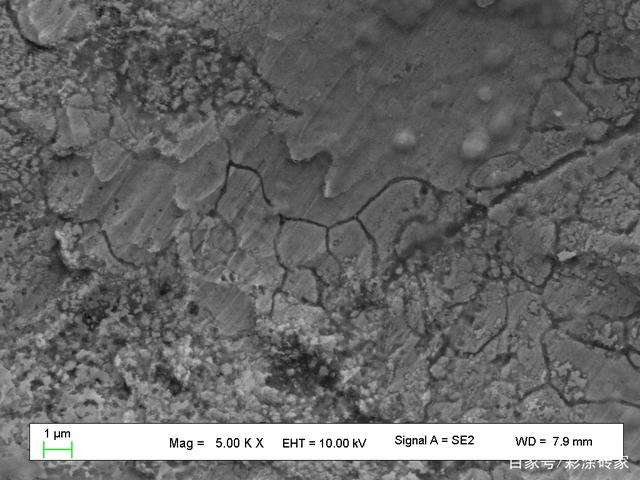

采用改良森吉米爾法工藝的鍍鋅機(jī)組影響鋅層附著性的有關(guān)因素有很多，大致有以下幾個(gè)方面： 鋼基中的化學(xué)成份對(duì)鋅層附著性的影響是不應(yīng)乎視的，由于這些影響使人們對(duì)鍍鋅的原料化學(xué)成份作出了一些限制。實(shí)踐證明這些限制保證了鍍鋅產(chǎn)品的質(zhì)量是非常必要的。目前，在生產(chǎn)中鍍鋅原料的化學(xué)成份中影響較大的主要有： 碳：鋼基中碳含量越高，鐵一鋅反應(yīng)就愈劇烈，鐵的重量損失愈大。鋼基參加反應(yīng)愈劇烈，鐵一鋅合金層變的越厚，鋅層附著性將變壞。不但含碳量對(duì)熱鍍鋅影響大，而且碳的存在狀態(tài)對(duì)其影響也有較大區(qū)別，如：鋼中的碳以粒狀珠光體和層狀珠光體存在時(shí)，鋼基中的鐵在鋅液中的溶解速度最快。故此通常熱鍍鋅原料均選擇0.12%以下的低碳鋼。 硅：含硅量較高的鎮(zhèn)靜鋼對(duì)鍍鋅影響非常大，若采用一般生產(chǎn)工藝鍍鋅層的附著性是得不到保證的。在生產(chǎn)實(shí)踐中已證實(shí)采用一般生產(chǎn)工藝帶鋼表面經(jīng)常出現(xiàn)不規(guī)則的脫鋅區(qū)域，若提高帶鋼加熱溫度延長還原時(shí)間，是可以得到改善的。其主要原因帶鋼在加熱過程中可引起硅的表面富集，引起鋅-鐵合金層的劇烈增厚，造成附著性下降。由于采用含硅較高的原料生產(chǎn)熱鍍鋅產(chǎn)品不能采用一般生產(chǎn)工藝。故造成生產(chǎn)成本增加，設(shè)備損耗增大等一系列后果，為此熱鍍鋅的原料均采用低硅的沸騰鋼或鋁鎮(zhèn)靜鋼。 用于鍍鋅的原料通常采用經(jīng)酸洗、冷軋后的帶鋼，經(jīng)實(shí)驗(yàn)檢驗(yàn)分析原料表面殘留物，主要由油脂和微小的固體顆粒組成。油脂的主要成份是軋制油、潤滑油、液壓油等，固體顆粒的主要成份是冷軋后產(chǎn)生的鐵粒及周圍環(huán)境的灰塵等，據(jù)實(shí)際統(tǒng)計(jì)帶鋼表面殘留物總量通常在220-800mg/m2左右。由于生產(chǎn)過程中的眾多因素及環(huán)境條件的影響，該值波動(dòng)較大。通常將帶鋼表面每平方米殘留物總量定義為表面清潔度。 對(duì)于采用改良森吉米爾法工藝并不設(shè)置帶鋼予清潔工藝的鍍鋅機(jī)組，原料表面清潔性對(duì)鋅層附著性影響較大，特別是當(dāng)原料表面清潔度高于退火爐清潔能力限度時(shí)就會(huì)造成鋅花變小，鋅花不均勻，鍍層出現(xiàn)裂紋嚴(yán)重甚至脫鋅。 采用改良森吉米爾法工藝的鍍鋅機(jī)組，退火工藝制度對(duì)鋅層粘附性影響是很重要的。從退火工藝制度的基本要求可見： 其一：保證帶鋼完成工藝要求的再結(jié)晶退火，才能保證獲得合格的機(jī)械性能。其二：完成對(duì)帶鋼表面的清潔工作，使帶鋼表面獲得一個(gè)干凈的具有活性的海棉狀純鐵層。 其三：控制帶鋼的溫度使之與鍍鋅相適應(yīng)。 后兩條是保證鋅層附著性的重要條件。要滿足這些條件，必須對(duì)以下因素進(jìn)行控制。 NOF段氣體成份、NOF段爐氣溫度，帶鋼在NOF段停留時(shí)間等。 RTF、SF、JCF段爐壓、溫度、露點(diǎn)及通入的保護(hù)氣體氫含量，氧含量、露點(diǎn)，帶鋼入鋅鍋溫度等。上述這些因素對(duì)清潔帶鋼，適應(yīng)鍍鋅是非常關(guān)鍵的。當(dāng)工藝參數(shù)匹配不合理時(shí)，往往就會(huì)出現(xiàn)鋅層附著性不好的現(xiàn)象。鋅液化學(xué)成份的影響主要是考慮鋅液中鋁和鐵含量。對(duì)于目前熱鍍鋅鋅液中的主要成份是鋅、鋁、鉛、鐵，其它化學(xué)成份極少。事實(shí)上鐵的含量也很低。但它是一個(gè)變量，同鋁一樣隨著不同的生產(chǎn)過程、狀態(tài)，鋅液中的鐵和鋁的含量是不同的，甚至在鋅鍋中的不同位置，也有微小的區(qū)別。在熱鍍鋅過程中，帶鋼會(huì)超比例的從鋅液中獲取鋁，而形成Fe2AL5粘附層，使鍍鋅產(chǎn)品獲得一個(gè)好的附著性。浮渣也會(huì)超比例的從鋅液中獲取鋁，這就使鋅液中的鋁含量隨產(chǎn)量和產(chǎn)渣量的大小而變化。(盡管鋅錠中鋁含量較高但它是一個(gè)確定值)同時(shí)帶鋼的鐵也會(huì)不斷的溶解到鋅液中，一方面隨著產(chǎn)量增加，另一方面(鋅液溫度為460℃時(shí))機(jī)組速度降低，鋅液中的鐵含量會(huì)有所增加。為了保證鋅層附著性對(duì)鋅液的化學(xué)成份必須加以控制，要求鋁含量要穩(wěn)定在一個(gè)較佳的范圍內(nèi)，鐵和其它雜質(zhì)含量要盡量減少。 鋅層附著力差,主要表現(xiàn)在帶鋼經(jīng)過折疊后,鋅層出現(xiàn)裂紋，嚴(yán)重時(shí)鋅層與鋼基發(fā)生點(diǎn)狀脫落. (1)由于退火爐漏氣或還原條件不良，使帶鋼表面殘留有未被還原的氧化物，或還原后被重新氧化，因此影響正常合金層的形成，而使鍍層粘附性變壞。(2)正常的粘附中間層形成之后，由于惡劣的操作條件又使它遭到破壞，并因此生成了超厚的Fe-Zn合金層; (3)在生產(chǎn)操作中因溫度、鋅液中鋁含量和浸時(shí)間控制不當(dāng)，使中間粘附層沒有來得及形成，從而造成鍍層的粘附力下降。 (4)清洗效果不好，表面殘存大量的油脂、氧化鐵皮退火爐參數(shù)未及時(shí)調(diào)整。粘附性下降。從而造成脫鋅等缺陷。 對(duì)于第一種情況，只有在生產(chǎn)時(shí)加強(qiáng)爐子的密封性合理控制爐壓和改善工藝操作條件，使帶鋼表面的氧化鐵皮充分還原，從而可生產(chǎn)出好的產(chǎn)品，對(duì)于已經(jīng)生產(chǎn)出的這種不合格產(chǎn)品是無法挽回的。 對(duì)于第二種情況，因?yàn)檫@種產(chǎn)品已經(jīng)形成了一個(gè)脆性的超厚合金層，所以鍍層的韌性也不能再改善。 對(duì)于第三種情況，按照熱鍍鋅新理論可以給鍍層重新供熱，使分散在鍍層中的鋁再滲透到鋼基表面并形成中間粘附層，從而使鍍層粘附層粘附性得到改善。根據(jù)這一理論確定了低溫回火改善鍍層粘附性的研究方向。 對(duì)于第四種情況，嚴(yán)格控制清洗段工藝參數(shù)，保證清洗效果，合理控制退火爐參數(shù)、鋅鍋溫度和鋅液成份。保證鋅層粘附性。 10.露鋼：帶鋼經(jīng)過鍍鋅后，在鍍鋅板表面出現(xiàn)漏鍍，鋅板表面鋼基露出影響產(chǎn)品使用壽命。
(1)原料表面銹蝕嚴(yán)重，其缺陷經(jīng)過清洗段、退火爐加熱、還原無法消除，在鍍鋅后出現(xiàn)鋅板漏鍍形成露鋼。 (2)原料表面軋制油含量過多，其缺陷經(jīng)過清洗段處理、退火爐加熱部分軋制油揮發(fā)掉，但應(yīng)有少量的軋制油殘留在帶鋼表面，也能產(chǎn)生露鋼。 (3)儀表系統(tǒng)檢測有誤、退火爐輻射管泄漏、爐壓發(fā)生故障、冷卻段冷卻風(fēng)機(jī)冷卻器密封不好有泄漏現(xiàn)象、空燃比配比不當(dāng);以上存再的問題都能使帶鋼嚴(yán)重氧化，出現(xiàn)露鋼。 (4)退火爐爐鼻子斜槽密封輥處、爐箅子侵鋅部位存有大量的及小片狀的氧化鐵皮，此氧化鐵皮在帶鋼出鋅鍋時(shí)虛粘浮在表面，經(jīng)過氣刀噴吹氧化鐵皮部分脫落其余的粘浮在帶鋼表面形成鋅疤缺陷。 (5)保護(hù)氣體氫氣通入量控制不合理，氫氣含量15%，在操作時(shí)保護(hù)氣體中的氫氣通入過快易產(chǎn)生露鋼。 嚴(yán)格把握鍍鋅原料關(guān)，對(duì)嚴(yán)重的銹蝕鋼卷禁止上機(jī)。 (1) 對(duì)鍍鋅原料表面軋制油多的鋼卷，合理控制調(diào)整清洗段的濃堿度其范圍3%—5%，各段的參數(shù)嚴(yán)格按清洗段工藝要求執(zhí)行，達(dá)到良好的清洗效果，另外含過量軋制油的鋼卷經(jīng)過退火時(shí)，適當(dāng)降低機(jī)組速度使帶鋼表面的軋制油在NOF爐內(nèi)充分燃燒揮發(fā)掉。(2) 一旦發(fā)生儀表系統(tǒng)故障時(shí)，操作工可根據(jù)爐區(qū)監(jiān)控畫面中的各種顯示值，(空煤流量顯示、露點(diǎn)顯示、一氧化碳顯示、殘氧等)判斷故障;爐壓出現(xiàn)負(fù)值時(shí)帶鋼及易氧化;輻射管破裂、冷卻段噴冷風(fēng)機(jī)、冷卻器密封不好發(fā)生泄漏現(xiàn)象，可根據(jù)各檢測數(shù)值如：各段露點(diǎn)升高、入鋅鍋溫度變化頻繁等，若發(fā)生以上問題應(yīng)及時(shí)降速降溫停車，避免大量的露鋼缺陷產(chǎn)品發(fā)生，并同時(shí)通知相關(guān)專業(yè)處理。
(本平臺(tái)"常州精密鋼管博客網(wǎng)"的部分圖文來自網(wǎng)絡(luò)轉(zhuǎn)載，轉(zhuǎn)載目的在于傳遞更多技術(shù)信息。我們尊重原創(chuàng)，版權(quán)歸原作者所有，若未能找到作者和出處望請諒解，敬請聯(lián)系主編微信號(hào)：steel_tube，進(jìn)行刪除或付稿費(fèi)，多謝!)
