亚洲毛片无码不卡av在线播放-亚洲毛片无码专区亚洲a片-亚洲毛片无码专区亚洲乱-亚洲美免无码中文字幕在线-亚洲美女被黑人巨大在线播放-亚洲美女高清aⅴ视频免费

常州精密鋼管博客網

關于滲氮齒輪硬化層深度的檢測問題

一、標準中的硬化層深度檢測問題


多年以來,齒輪行業對于滲氮齒輪的硬化層深度檢測,一直依據GB/T 11354—2005《鋼鐵零件滲氮層深度測定和金相組織檢驗》規定來執行。其中在滲氮層有效硬化層深度測定方法中,規定了以“基體硬度+50HV”作為滲氮層深度的界限硬度值,而基體硬度是指距離表面約3倍于滲氮層深度位置所測3點硬度的平均值。

而在ISO 6336—2016《Calculation of load capacity of spur and helical gears-Part 5:Strengthand quality of materials》以及對應的GB/T 3480—2008《直齒輪和斜齒輪承載能力計算 第5部分:材料的強度和質量》[3]中的規定是:有效滲氮層深度是指從表面到400HV(或40.8HRC)硬度處的垂直距離,如果心部硬度超過了380HV,則以“基體硬度+50HV”作為界限硬度值。



二、差別驗證


從目前齒輪加工水平(包括刀具)來看,基體硬度一般不會超過380HV,因此按照這兩項標準,則應以400HV為滲氮層的界限硬度值。

那么,分別以400HV和“基體硬度+50HV”為界限硬度值,所測得的滲氮層深度結果會有多大差別呢?圖1是隨機抽檢的滲氮齒輪的檢測結果,統計數據見表1。該齒輪熱處理技術要求為:調質處理,心部硬度23~29HRC(241~277HBW);有效滲氮層深度:0.32~0.54mm。

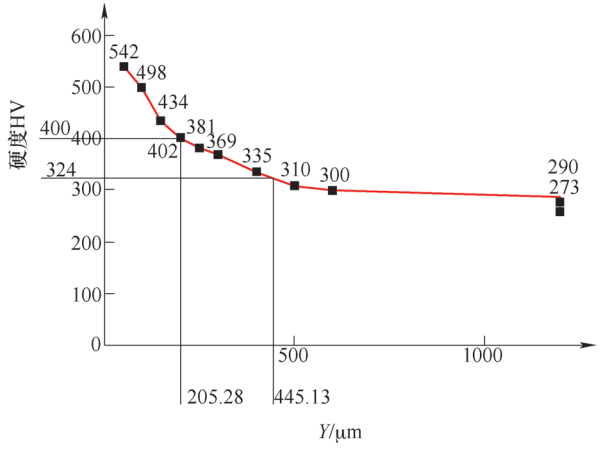

圖1  某齒輪在兩種界限硬度值下的滲氮層深度

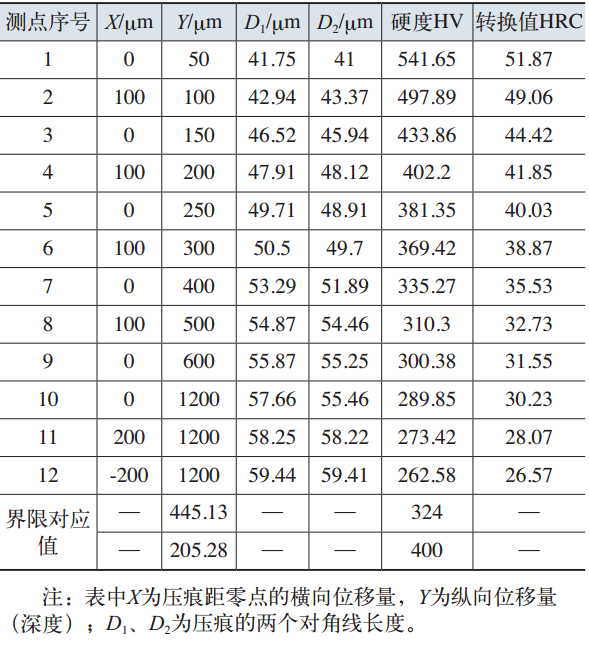

表1  滲氮層深度檢測統計數據

由圖1可見,同一件齒輪,分別以“基體硬度+50HV”(324HV)和400HV為界限硬度值時,滲氮層深度分別為205.28μm(圓整為0.21mm)和445.13μm(圓整為0.45mm),兩者相差一倍以上。

再設定一種情況,就是當心部硬度分別為379HV和381HV時,按照ISO 6336—2016(GB/T 3480—2008)標準,則界限硬度分別為400HV和429HV,由此得到的滲氮層深度差異也很可觀。只不過呈現出與圖1相反的走勢,即以“基體硬度+50HV”為界限硬度值所測得的滲氮層較深,以400HV為界限硬度值的滲氮層較淺。

如果把這種差異以圖線表示出來,則為圖2中的剪刀差形式。當基體硬度超過380HV時,兩條線相重合。

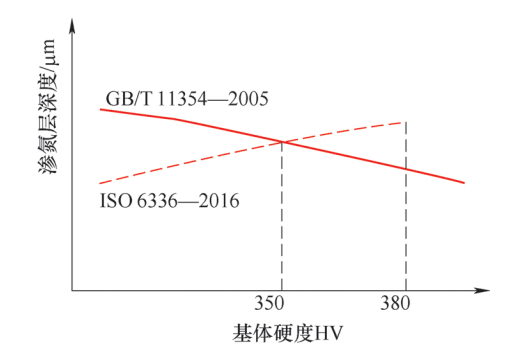

圖2  不同界限硬度值對滲氮層深度檢測結果的影響


由此可以看出,只有當基體硬度為350HV時,兩種評判方法才能達到一致的結果;而偏離350HV越遠,兩種結果的偏差就會越大。


三、結論和建議


1)分別以“基體硬度+50HV”和400HV為界限硬度值,所測得的滲氮層深度會有較大差異。

2)一般情況下,以400HV為界限硬度值所測得的滲氮層深度會小于以“基體硬度+50HV”為界限硬度值的結果。

3)建議GB/T 11354—2005和GB/T 18177—2008等標準再次修訂時,也采納ISO 6336—2016(或GB/T 3480—2008)的規定,對于滲氮齒輪產品,當心部硬度低于380HV時,均以400HV為界限硬度值,避免出現標準之間互相沖突、檢測人員無所適從的情況。對于其他類型產品,仍然可以沿用“基體硬度+50HV”的界限硬度值規定。

4)對于心部(基體)硬度的檢測位置,也應做出更為明確的規定,即以滲氮層深度要求范圍的上限值的3倍深度,作為其檢測位置,這也是滲氮層深度檢測的最前提條件。

5)齒輪設計人員應該注意并適應這種新規定,在過渡時期的產品圖樣等技術文件中,至少應注明滲氮層深度檢測的參照標準或界限硬度值。另外,在齒輪強度和承載能力計算、校核時,也應注意這個問題。

參考文獻:略。

作者:牛萬斌,浙江雙環傳動機械股份有限公司

           盧金生,鄭州機械研究所有限公司


圖片加載中...
? 請關注 微信公眾號: steeltuber.
 轉載請保留鏈接: http://www.kqfzw.com.cn/Steel-Knowledge/1605771636.html
(本平臺"常州精密鋼管博客網"的部分圖文來自網絡轉載,轉載目的在于傳遞更多技術信息。我們尊重原創,版權歸原作者所有,若未能找到作者和出處望請諒解,敬請聯系主編微信號:steel_tube,進行刪除或付稿費,多謝!)
搜索本站鋼鐵技術
★↓在此搜索查找鋼鐵材料知識↓★↘

互聯網 www.kqfzw.com.cn


鋼鐵行業熱點文章推薦

常州精密鋼管博客網主辦單位:
常州仁成金屬制品有限公司 是 專業的 精密鋼管 生產廠家,汽車鋼管,電機殼鋼管 生產單位。


常州精密鋼管博客網推薦您訪問:

常州精密鋼管博客網
(常州仁成金屬鋼管制品生產廠家博客網站)
www.kqfzw.com.cn?2006-2021
蘇ICP備08003692號

【關于本站】【提問】網站地圖【搜索】【知識星球】電腦端

主站蜘蛛池模板: 99xxoo视频在线永久免费观看 | jizz大全日本 | 四虎永久免费884hutv | 国产熟妇另类久久久久婷婷 | 2021最新国产成人精品视频 | 少妇高潮喷水久久久影院 | ppp42.com | 精品久久久久久久久久中文字幕 | 成人午夜小视频 | 清纯唯美亚洲综合欧美色 | 国产精品免费久久久久影院仙踪林 | 人妻 日韩精品 中文字幕 | 欧美99视频 | 欧美日韩一区二区中文字幕视频 | 欧美同性精品xxxx | 色偷偷av亚洲男人的天堂 | 国产夜夜操 | 免费能直接在线观看黄的视频 | 熟妇人妻系列av无码一区二区 | 久久婷婷人人澡人人爽人人爱 | 青青草免费国产线观720 | 天天操狠狠操 | 内射人妻少妇无码一本一道 | 五月婷综合网 | 毛片999| 污污网站18禁在线永久免费观看 | 国产精品免费一区二区三区四区 | 男女污污无遮挡免费观看 | 91久久偷偷做嫩草影院电 | 视频一区二区三区在线观看 | 日韩精品中文字幕视频一区 | 国产99r视频精品免费观看 | 欧美黑人c黑人做人爱视频 欧美黑人vs亚裔videos | 性一交一乱一色一视频 | 欧美日韩久久久精品a片 | 亚洲欧美日韩国产成人精品影院 | 国产人妻鲁鲁一区二区 | 国产人妻人伦精品1国产 | 国产成人+综合亚洲+天堂 | 嫩操影院 | 小明永久免费 |
