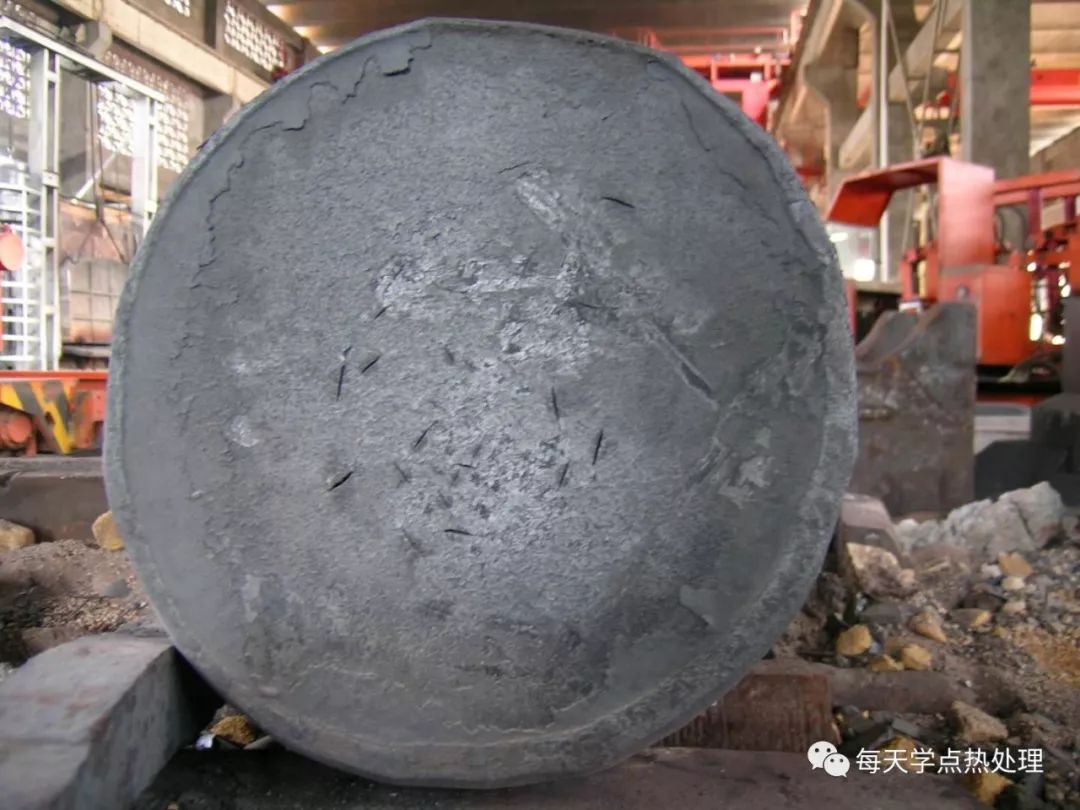

鍛件中的“白點”是冶金及鍛造的共同產物，該缺陷是在材料的冶煉中孕育在鍛件中發現，“白點”普遍以群的形式分布在鍛件較為中心的部位，對鍛件的危害很大，如何在鍛件中準確判定“白點”及采取適當?shù)腻懞鬅崽幚砉に囅@一缺陷，是鍛造企業在鍛件生產中的重要質量保障措施。
“白點”是鍛件中常見的密集性缺陷，如何用超聲波探傷這種無損檢測方式正確判定鍛件的“白點”是我們這次技術探索的出發點，通過對超聲波探傷所發現缺陷波型特征的分析，結合對鍛件缺陷處金相觀察及打斷口方法證實缺陷性質，利用超聲波缺陷的波型特征對鍛件“白點”的準確判定，同時對已產生“白點”的鍛件采取一定的工藝措施消除“白點”。
我公司是一專業鍛造廠家，主要從事模塊及結構件的自由鍛造，在生產5CrNiMo材料的模坯鍛件過程中，按GB/T11880-89《模鍛錘和大型機械鍛壓機用模塊技術條件》進行超聲波檢測其合格率很低，現象主要反映為在模坯的縱向中心部分出現大面積密集性缺陷，為了弄清缺陷的性質和找到解決的辦法，我公司技術人員對此作了一次較為全面的探索，我們首先設計了解決問題的思路如下：
① 用超聲波探傷儀對鍛件缺陷作初步定位．
② 在缺陷部位垂直于模坯縱向?qū)δＥ鬟M(jìn)行切片取樣
③ 用磁探傷對取樣切片上超聲波探傷所發現的缺陷進行顯像定位
④ 對磁探傷顯像定位的缺陷用線切割取金相觀察試樣及打斷口觀察
⑤ 用金相觀察對缺陷進行定性分析
⑥ 在定性分析的基礎上提出工藝解決措施
⑦ 用超聲波探傷不合格的模坯實施工藝試驗
⑧ 用新工藝處理后的模坯再用超聲波探傷復檢
下面就介紹一下我公司的這次工藝探索的實際操作過程
1、 用超聲波探傷儀對鍛件缺陷進行初步定位．
鍛件尺寸：2000×400×185
鍛造材料：5CrNiMo
鋼錠錠型：2.5T四方錠下料(450×450×750)
鍛造工藝：加熱溫度1180℃，始鍛溫度1150℃，經兩火三鐓三拔自然緩冷。
鍛后退火：880℃保溫6－8小時爐冷至500℃以下出爐。
鍛件的超聲波探傷情況如下

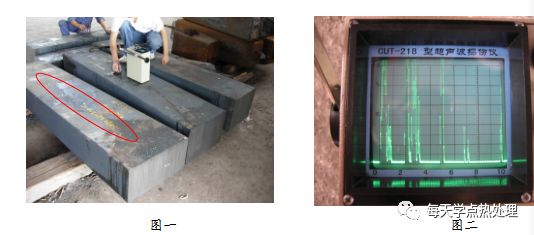

圖一的紅色區域?yàn)殄懠暡ㄌ絺l(fā)現密集缺陷的區域，深度方向分布約占鍛坯厚度的30%左右。；
圖二為在24dB衰減掃描下的密集缺陷波型圖。
若以大平底調整以Φ2平底孔定靈敏度，測得該模塊185mm處聲程的大平底一次回波分貝值為60dB（波幅高設為80%）；同聲程Φ2平底孔與大平底的分貝差為Δ=20lg(PB/Pf)=20lg(2λX/πD2f) （X≥3N）
X—工件厚度 Df—要求探出的最小平底孔尺寸 λ=C/f
λ—波長mm C—波速 m/s f—頻率MZ
2.5P20-D探頭的頻率為2.5Mz 則λ=5.9/2.5=2.36
經計算Δ=36.8dB，則掃描衰減應為60－36.8=23.2dB
密集缺陷最大當量值的計算：
在最大缺陷波約80%波幅高測得其分貝值為36.5dB。
Df= （2λX2f/10ΔBf/20πXB） 計算出最大缺陷當量為Φ1.75左右。
２、在鍛坯上作切片取樣

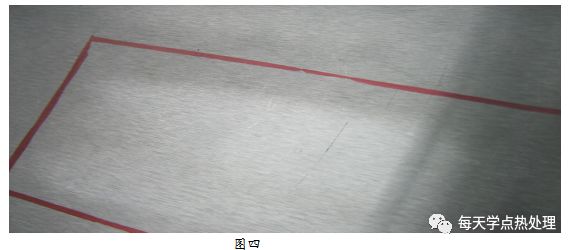

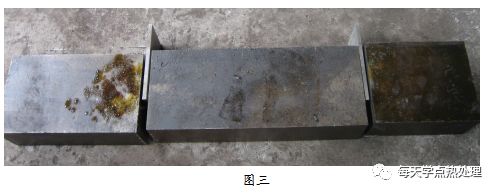

圖三為對缺陷鍛坯作切片取樣情況，兩塊切片厚度分別為16mm與32mm，切片經平磨后直接用肉眼觀察未發現有任何缺陷（切片磨后情況如圖四所示）。
3、 用磁探傷對取樣切片上超聲波探傷所發現的缺陷進行顯像定位
由于切片經平磨后直接用肉眼不能發現任何缺陷，故，隨后對切片采取磁探傷熒光顯像定位的措施來觀察和確定缺陷位置

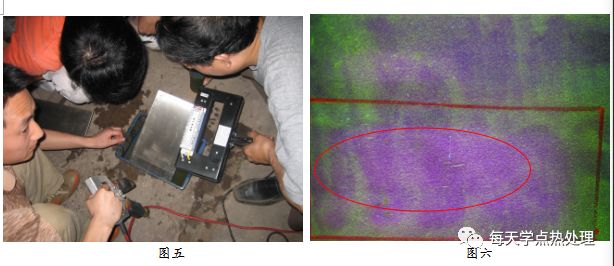

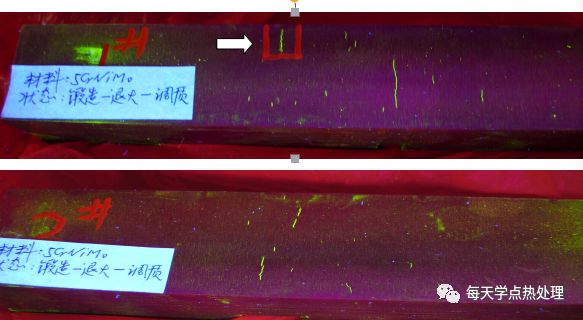

圖五是對切片進行磁粉探傷的情況，圖六紅圈處是在熒光下顯現的鍛件內部缺陷情況。

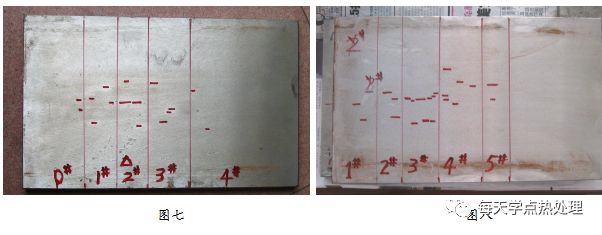

圖七、圖八是分別對16mm及32mm兩切片磁探傷后，用記號筆標出的鍛件內部密集缺陷的分布情況，同時為對磁探傷顯像定位的缺陷用線切割切取金相觀察試樣及作打斷口觀察試樣，我們?cè)俅螌?duì)以上兩切片進行了垂直分割，取1、2號試塊作磁探傷缺陷顯像定位后再作金相試樣切割及打斷口觀察。
4、 對缺陷部位作斷口試驗

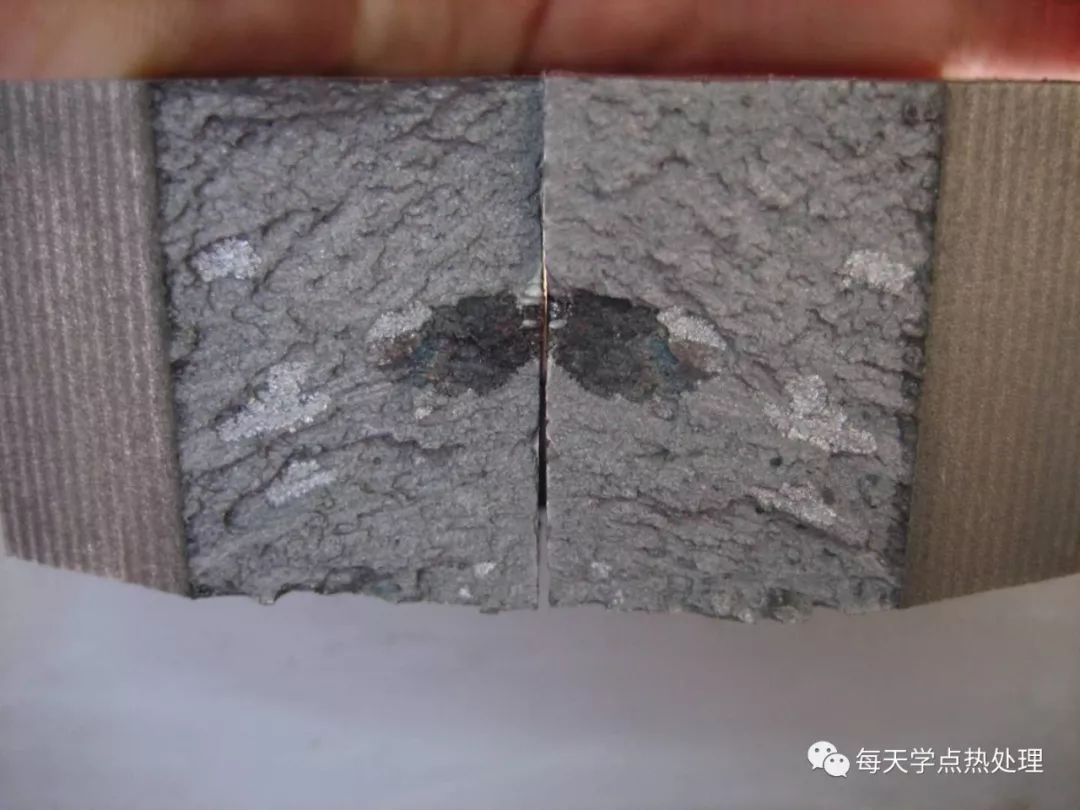

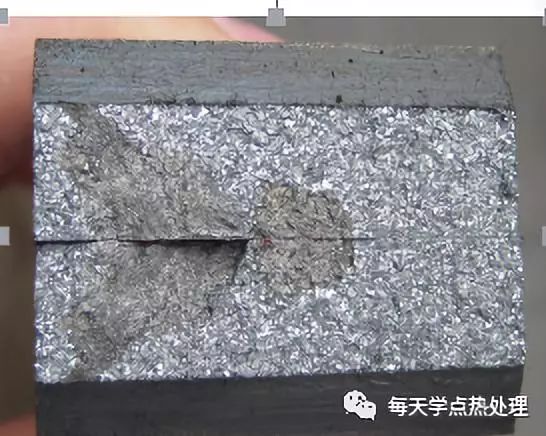

在對以上兩塊試樣作好斷口敏感缺口后，對其進行打斷口試驗，其斷口斷貌如下圖所示
從以上兩個斷口試樣的斷面上可清晰地看到超聲波及磁探所發現的鍛件內部的密集缺陷是“白點”。
5、 用金相觀察對缺陷進行定性分析
在磁探傷所發現的缺陷處取15×15金相試樣一件，試樣磨制好經4%硝酸酒精腐蝕后分別在100倍、500倍、1000倍光學顯微鏡下觀察金相情

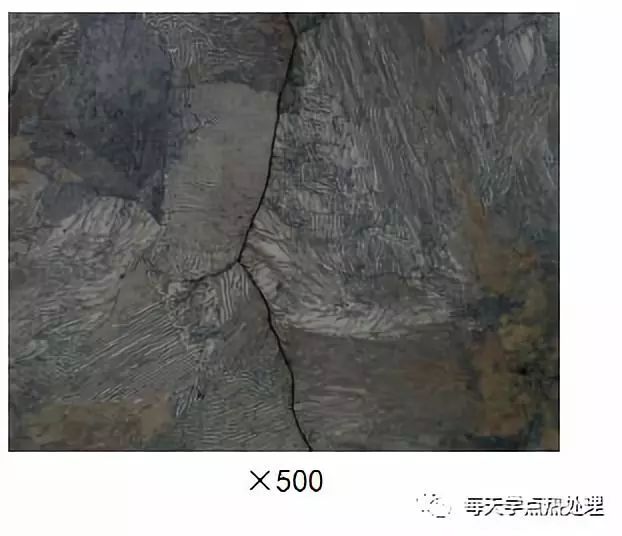

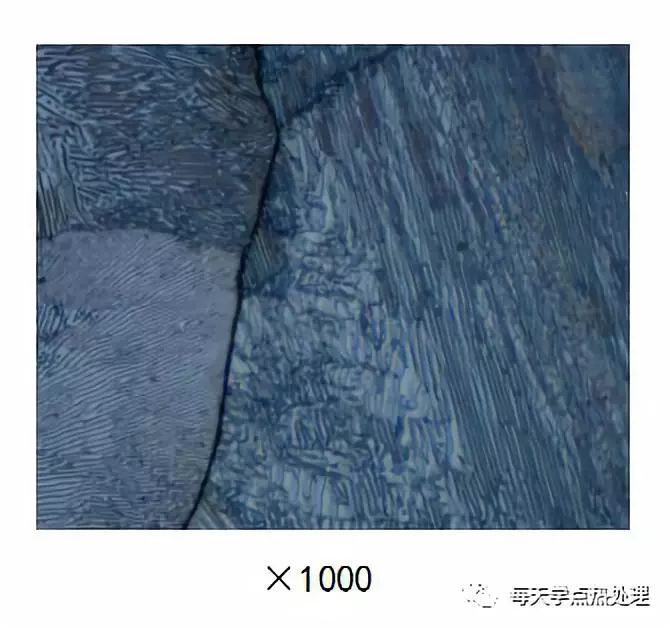

從以上幾張金相圖片可看出，超聲波探傷所發現的鍛件內部的密集缺陷實際上是一條晶間裂紋
從相關資料介紹，鍛件中“白點”的形成主要是由于原材料中含氫量過多（一般要求鋼材中的H含量≤2.1ppm），氫原子在常溫下在晶界處以氫分子形式聚集，由于其體積的增長而“撐破”了晶界形成晶間裂紋，我公司的這次試驗也完全驗證了以上說法，同時從金相觀察發現，由于晶間裂紋是由氫分子的形成而產生，故裂紋處完全無氧化現象，這種裂紋應該在外力作用下?lián)兄匦隆昂负稀钡墓に囆?，我們根?jù)“白點”形成的這一特點，對已產生“白點”的鍛件進行重新鍛造，同時制定特殊的鍛后熱處理工藝去除原材料中的含氫量，重新處理后的鍛件仍然用24dB衰減掃描，發現鍛件內原有的“白點”已完全消除了。
結束語：
鍛件在超聲波探傷中呈現的密集性缺陷是多種多樣的，“白點”是鍛件內部密集性缺陷的基本形式之一，從我們的這次探索發現，通過計算出的單個“白點”當量值并不大，但從斷口可看出“白點”的實際面積遠比所計算出的當量值大，這說明“白點”在鍛件存在其危害性是非常大的，但從本次探索的另一方面看，“白點”由于是非氧化性的晶界裂紋，通過重新鍛造對所產生的晶間裂紋“焊合”后并加以特殊的排氣除氫工藝，鍛件中的“白點”是可消除的。
特別感謝：重慶恒重鍛造有限責任公司傅宗柱老師的無私分享.
