鋼結(jié)構(gòu)的耐火極限僅為15分鐘，用于髙層建筑時(shí)必須采取耐火保護(hù)措施。其具體作法通常有以下數(shù)種： 其一為現(xiàn)澆法，即以混凝土現(xiàn)澆在鋼拄、鋼梁表面而保護(hù)； 其二為涂抹法，即用金屈網(wǎng)包覆并涂抹珍珠巖、姪石等砂漿； 其三為包湲法，即用輕質(zhì)混凝土梹、石棉板等包覆綱結(jié)構(gòu)： 其四為噴涂法，即將石棉、巖棉等礦物纖維與水泥混合，再用噴槍噴涂于鋼結(jié)構(gòu)表面。一般釆說，上述各法的保護(hù)厚度均需在4?5厘米左右方能達(dá)到一、二級(jí)耐火等級(jí)的要求。
尚須指出，近年來我國已研制成功鋼結(jié)構(gòu)防火涂料，只需在鋼梁、鋼柱上分別涂抹2.5及4厘米的厚度，使能使其達(dá)到一級(jí)耐火等級(jí)。二是現(xiàn)已研制出在600亡高溫仍能保持原有強(qiáng)度的建筑鋼材，因其在煉鋼時(shí)加入了一定數(shù)量的鎳、鉻、鉬等金厲，從而使鋼材具備了優(yōu)異的耐火性能。有機(jī)防火堵料今后，隨著以上兩者在高層建筑中的具體應(yīng)用，則對(duì)鋼結(jié)構(gòu)的耐火設(shè)計(jì)甚為有利。
其次，應(yīng)使隔墻、吊頂、門窗、隔斷等構(gòu)件具有良好的耐火性能。這些部位多涉及內(nèi)部裝修，故其不燃、難燃化乃是防火設(shè)計(jì)的重點(diǎn)之。為充分說明問題，這里需對(duì)火災(zāi)荷載先行闡述之“所謂火災(zāi)荷載，即單位地板面積上的等價(jià)可燃物，通常以公斤7米2表示。它是以木材的發(fā)熱螢為菡準(zhǔn)而計(jì)舞確定的，當(dāng)室內(nèi)有多種可燃物時(shí)，應(yīng)據(jù)其單位發(fā)熱沒分別換箅為等價(jià)的木材重鐙。
建筑中由可燃物構(gòu)成的火災(zāi)荷載可分為三個(gè)方面：一是面定的火灰荷載，主要由內(nèi)裝佟及管道保溫囝等的可燃材料構(gòu)成；二是移動(dòng)的火災(zāi)荷載，主要由家具衣物、床上用品、窗簾地毯及庫存物品之可燃部分構(gòu)成；三是攜帶的火大荷載，主要由人員隨身攜帶的可燃物品構(gòu)成。移動(dòng)火災(zāi)荷載占存很夭的比例，有機(jī)防火堵料它是引起火災(zāi)的主要因素之一，而固定火災(zāi)荷栽則常易造成火勢(shì)的荽延。當(dāng)火災(zāi)荷載越大，火災(zāi)持續(xù)時(shí)間便越長(zhǎng)/嬌造成約危彎也更大，所以，耐火構(gòu)造設(shè)計(jì)時(shí)若能作到隔墻、吊頂、門-及裝修、陳設(shè)、家具等的不燃、難燃化，卿對(duì)減少火災(zāi)發(fā)生、荽延及損失大有益處。
對(duì)這些部分作具體設(shè)計(jì)時(shí)，應(yīng)大力采用輕質(zhì)、美現(xiàn)而又甜火的材料：隔堉除可采用加氣混凝土、石眘珍珠巖空心條板之外，站可選用新研制的商級(jí)防火紙面石膏板以及引-進(jìn)的泰柏墻板及不燃埃特堵板等；吊頂宜采用輕鋼龍骨釘石饤板、復(fù)合板、石棉型硅酸鈣板、礦棉板及鋁合金板等；—般門窗宜采用鋼或鋁合金制作。目前，引進(jìn)的輕質(zhì)美觀且打一定防火性能的塑料門窗已開始生產(chǎn)‘/它在高層建筑中必將有著廣泛的用途。防火門窗則必須采用耐火極限試驗(yàn)合格的產(chǎn)品，同時(shí)，還宜采用防火涂料使一些可燃裝修變?yōu)殡y燃付料，則能將其適當(dāng)應(yīng)用于高層建筑的天棚、墻面、隔斷等裝修部位。
鋼結(jié)構(gòu)防火和防腐措施
鋼結(jié)構(gòu)防火和防腐措施：我國的鋼結(jié)構(gòu)工程防火主要采用防火涂料、發(fā)泡防火漆和外包防火層等方法。對(duì)于外露的鋼結(jié)構(gòu)構(gòu)件，如樓梯等多用涂料和漆料，采用10～40mm厚的涂料，耐火極限可達(dá) 1.5～3h，而發(fā)泡漆的耐火時(shí)間一般為0.5h。對(duì)隱藏的構(gòu)件，珍珠巖和蛭石防火噴涂或防火板是經(jīng)濟(jì)有效的方法，30～40mm厚的噴涂可實(shí)現(xiàn)1.5h 的耐火極限，并兼有一定的防腐能力。在建筑工程上，鋼結(jié)構(gòu)的使用還是很多的，對(duì)于鋼結(jié)構(gòu)來說，應(yīng)該怎樣做好防腐與防火，下面介紹鋼結(jié)構(gòu)常用的防腐方法：

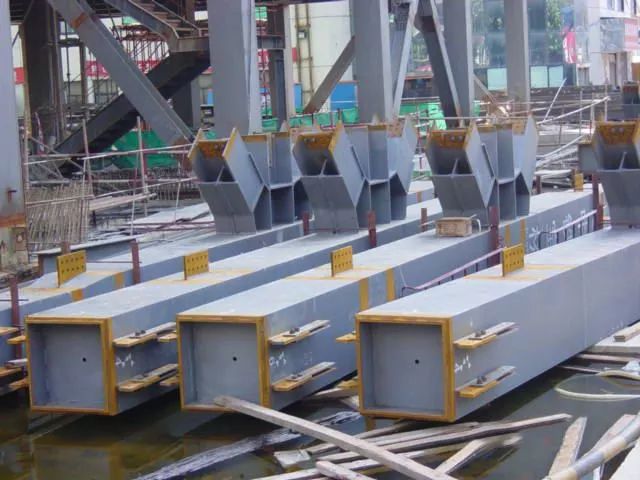

鋼結(jié)構(gòu)常用噴鋅或噴鋁，加重腐蝕涂料構(gòu)成長(zhǎng)效防腐結(jié)構(gòu)，或者用配套重防腐涂料涂裝防護(hù)。金屬鋅、鋁具有很大的耐大氣腐蝕的特性。在鋼鐵構(gòu)件上噴鋅或噴鋁，鋅、鋁是負(fù)電位和鋼鐵形成犧牲陽極保護(hù)作用從而使鋼鐵基本得到了保護(hù)。目前用噴鋁涂層來防止工業(yè)大氣、海洋大氣的腐蝕，其特點(diǎn)如下：
（1）工藝靈活，適用于重要的大型及難維修的鋼結(jié)構(gòu)的長(zhǎng)效防護(hù)，可現(xiàn)場(chǎng)施工；
（2）噴鋁涂層與鋼鐵基體結(jié)合力牢固、涂層壽命長(zhǎng)，長(zhǎng)期經(jīng)濟(jì)效益好；
（3）噴鋅或噴鋁涂層加防腐涂料封閉，可大大延長(zhǎng)涂層的使用壽命，從理論和實(shí)際應(yīng)用的效果來看，噴鋅或噴鋁的涂層是防腐涂料的最好底層。金屬噴涂層與防腐涂料涂層的復(fù)合涂層的防護(hù)壽命較金屬噴涂層和防腐涂料防護(hù)層二者壽命之和還要長(zhǎng)，為單一涂料防護(hù)層壽命的數(shù)倍。
重度防腐長(zhǎng)效涂料由底漆、中間漆和面漆構(gòu)成。
從長(zhǎng)遠(yuǎn)經(jīng)濟(jì)性考慮，噴鋁涂層最為經(jīng)濟(jì)，但一次性投入過大，施工良好的涂層可在10年內(nèi)無需維修。環(huán)氧富鋅底漆+環(huán)氧云鐵中間漆及丙烯酸聚氨酯長(zhǎng)效防護(hù)系統(tǒng)具有較佳的經(jīng)濟(jì)性。
來源：鋼構(gòu)聯(lián)盟
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.kqfzw.com.cn/Steel-Knowledge/NaiHuoGang.html
|
