一種不需外加熱源、主要以液態(tài)生鐵為原料的煉鋼方法。其主要特點(diǎn)是靠轉(zhuǎn)爐內(nèi)液態(tài)生鐵的物理熱和生鐵內(nèi)各組分，如碳、錳、硅、磷等與送入爐內(nèi)的氧氣進(jìn)行化學(xué)反應(yīng)所產(chǎn)生的熱量作冶煉熱源來煉鋼。爐料除鐵水外，還有造渣料（石灰、石英、螢石等）；為了調(diào)整溫度，還可加入廢鋼以及少量的冷生鐵和礦石等。
轉(zhuǎn)爐按爐襯耐火材料性質(zhì)分為堿性（用鎂砂或白云為內(nèi)襯）和酸性（用硅質(zhì)材料為內(nèi)襯）；按氣體吹入爐內(nèi)的部分分為底吹頂吹和側(cè)吹；按所采用的氣體分為空氣轉(zhuǎn)爐和氧氣轉(zhuǎn)爐。酸性轉(zhuǎn)爐不能去除生鐵中的硫和磷，須用優(yōu)質(zhì)生鐵，因而應(yīng)用范圍受到限制。堿性轉(zhuǎn)爐適于用高磷生鐵煉鋼，曾在西歐獲得較大發(fā)展。空氣吹煉的轉(zhuǎn)爐鋼，因其含氮量高，且所用的原料有局限性，又不能多配廢鋼，未在世界范圍內(nèi)得到推廣。

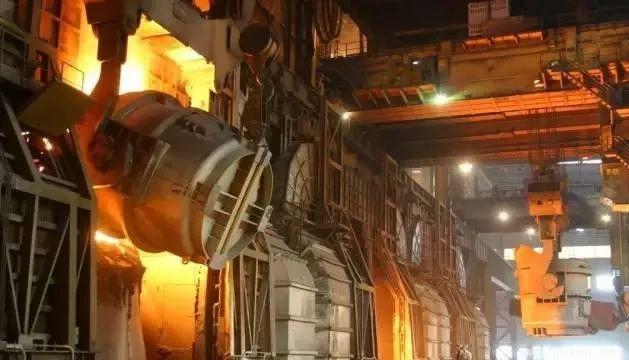

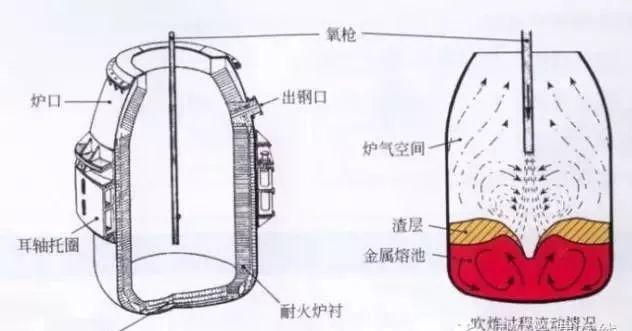

用純氧從轉(zhuǎn)爐頂部吹煉鐵水成鋼的轉(zhuǎn)爐煉鋼方法，或稱LD法；在美國(guó)通常稱BOF法，也稱BOP法。它是現(xiàn)代煉鋼的主要方法。爐子是一個(gè)直立的坩堝狀容器，用直立的水冷氧槍從頂部插入爐內(nèi)供氧。爐身可傾動(dòng)。
爐料通常為鐵水、廢鋼和造渣材料；也可加入少量冷生鐵和鐵礦石。通過氧槍從熔池上面向下吹入高壓的純氧（含O299.5％以上），氧化去除鐵水中的硅、錳、碳和磷等元素，并通過造渣進(jìn)行脫磷和脫硫。各種元素氧化所產(chǎn)生的熱量，加熱了熔池的液態(tài)金屬，使鋼水達(dá)到現(xiàn)定的化學(xué)成分和溫度。它主要用于冶煉非合金鋼和低合金鋼；但通過精煉手段，也可用于冶煉不銹鋼等合金鋼。
通過轉(zhuǎn)爐底部的氧氣噴嘴把氧氣吹入爐內(nèi)熔池，使鐵水冶煉成鋼的轉(zhuǎn)爐煉鋼方法。其特點(diǎn)是；爐子的高度與直徑比較小；爐底較平并能快速拆卸和更換；用風(fēng)嘴、分配器系統(tǒng)和爐身上的供氧系統(tǒng)代替氧氣頂吹轉(zhuǎn)爐的氧槍系統(tǒng)。由于吹煉平穩(wěn)、噴濺少、煙塵量少、渣中氧化鐵含量低，因此氧氣底吹轉(zhuǎn)爐的金屬收得率比氧氣頂吹轉(zhuǎn)爐的高1％～2％；采用粉狀造渣料，由于顆粒細(xì)、比表面大，增大了反應(yīng)界面，因此成渣快，有利于脫硫和脫磷。此法特別適用于吹煉中磷生鐵，因此在西歐用得最廣。
用一個(gè)爐子煉鋼、另一個(gè)電爐煉還原渣或還原渣與合金，然后在一定的高度下進(jìn)行沖混的煉鋼方法。用此法處理平爐、轉(zhuǎn)爐及電爐所煉鋼水，可提高鋼的質(zhì)量。沖混可增加渣、鋼間的接觸面積，加速化學(xué)反應(yīng)以及脫氧、脫硫，并有吸附和聚合氣體及夾雜物的作用，從而提高鋼的純結(jié)度和質(zhì)量。

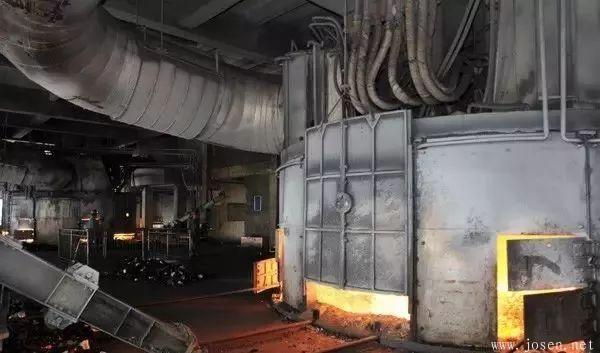

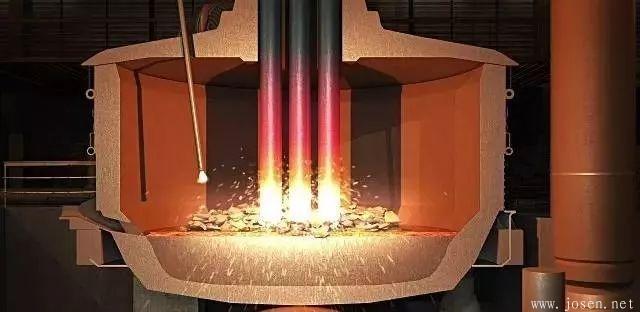

利用電弧熱效應(yīng)熔煉金屬和其他物料的一種煉鋼方法。煉鋼用三相交流電弧爐是最常見的直接加熱電弧爐。煉鋼過程中，由于爐內(nèi)無可燃?xì)怏w，可根據(jù)工藝要求，形成氧化性或還原性氣氛和條件，故可以用于冶煉優(yōu)質(zhì)非合金鋼和合金鋼。
按電爐每噸爐容量的大小，可將電弧爐分為普通功率電弧爐、高功率電弧爐和超高功率電弧爐。電弧爐煉鋼向高功率、超高功率發(fā)展的目的是為了縮短冶煉時(shí)間、降低電耗、提高生產(chǎn)率、降低成本。隨著高功率和超高功率電爐的出現(xiàn)，電弧爐已成為熔化器，一切精煉工藝都在精煉裝置內(nèi)進(jìn)行。近十年來直流電弧爐由于電極消耗低、電壓波動(dòng)小和噪音小而得到迅速發(fā)展，可用于冶煉優(yōu)質(zhì)鋼和鐵合金。
氬氧脫碳法和簡(jiǎn)稱，原文為Argon-Oxygen Decarburisation，是冶煉低碳不銹鋼的主要精煉法。1964年由美國(guó)碳化物公司研制成功，1968年用于實(shí)際生產(chǎn)。其冶金原理是用Ar稀釋CO，使其分壓降低，達(dá)到真空的效果，從而使碳脫到很低的水平。AOD爐體和傳動(dòng)裝置與轉(zhuǎn)爐相類似，風(fēng)眼安放在接近爐底的側(cè)壁上，向爐內(nèi)吹入的是Ar+O2混合氣體，原料為初煉爐熔化的鋼水。吹煉過程分為氧化期、還原期、精煉期。它已成為不銹鋼的主要生產(chǎn)工藝。
特殊冶金法
包括電渣重熔、真空冶金、等離子冶金、電子束熔煉、區(qū)域熔煉等多種煉鋼方法的總稱。某些高新技術(shù)或特殊用途要求特高純度的鋼，若用普通煉鋼方法加爐外精煉達(dá)不到要求時(shí)，則可采用特殊冶金方法煉制。
29、電渣重熔：將冶煉好的鋼鑄造或鍛壓成為電極，通過熔渣電阻熱進(jìn)行二次重熔的精煉工藝，也稱ESR。它的熱源來自熔渣電阻熱，重熔時(shí)自耗電極浸入熔渣中，電流通過電離后的熔渣，使熔渣升溫達(dá)到比被熔自耗電極熔點(diǎn)高得多的溫度。插入熔渣中的自耗電極端頭熔化后形成熔滴，并靠自重穿越渣池，得到渣洗精煉而后在減少空氣污染的情況下進(jìn)入金屬熔池。鋼錠與結(jié)晶器壁之間形成薄的渣皮，既減緩了徑向冷卻，也改善了成品鋼錠表面質(zhì)量，借助結(jié)晶器底部水冷，凝固成軸向結(jié)晶傾向和偏析少的重熔鋼錠，改善了熱加工塑性。
30、等離子冶金：以等離子流為熱源的冶金過程，即利用等離子槍將電能轉(zhuǎn)變?yōu)槎ㄏ虻入x子射流中的熱能。等離子射流具有電弧穩(wěn)定、熱量高度集中、可達(dá)到非常高的溫度等特點(diǎn)。有的等離子槍的工作溫度高達(dá)5000～20000℃。等離子槍可用惰性氣體（Ar）、還原性氣體（H2）等為介質(zhì)，以達(dá)到不同的冶金目的。等離子爐可用于熔煉高熔點(diǎn)金屬和活潑金屬以及金屬或合金的提純。等離子體技術(shù)也已用于鋼鐵廠廢塵處理和鐵合金生產(chǎn)工藝。
31、噴射冶金：為加速液體金屬與物料的物理化學(xué)反應(yīng)，用氣體噴射的方法把粉末物料送入液體金屬，完成冶金反應(yīng)的工藝，亦稱噴粉冶金。該工藝廣泛用于鐵水予處理和鋼包精煉，以達(dá)到脫硫、脫氧、成分微調(diào)、使夾雜物變性的目的。此工藝的反應(yīng)速度快，物料利用率高。
32、區(qū)域熔煉：1952年W.G.Pfann提出的一種利用液固相中雜質(zhì)元素溶解度不同的特點(diǎn)提煉金屬的工藝。其操作原理是：設(shè)一個(gè)均勻的固態(tài)金屬棒中有一小段金屬被熔化成液體，那么，若這一小段液態(tài)區(qū)域自左向右緩慢移動(dòng)，則每移動(dòng)一次，雜質(zhì)都會(huì)重新分布，其效果就相當(dāng)于把雜質(zhì)驅(qū)趕到右端。經(jīng)過多次這樣的重復(fù)，左端金屬便可達(dá)到很高的純度。
33、真空冶金：在低于0.1MPa至超高真空條件下[133.3×（＜760～10-12）Pa]進(jìn)行的冶金過程，包括金屬及合金的提煉、冶煉、重熔、精煉、成形和熱處理。目的主要在于：①減少金屬受氣相的污染；②降低溶解于金屬中的氣體或易揮發(fā)的雜質(zhì)含量；③促進(jìn)有氣態(tài)產(chǎn)物的化學(xué)反應(yīng)；④避免由耐火材料容器帶來的污染。以適應(yīng)高性能金屬材料及新型金屬材料的需要。隨著生產(chǎn)電熱材料、電工合金、軟磁合金以及高溫鎳基合金等高性能和新型金屬材料的需要，發(fā)展了各種真空熔煉方法，主要有真空電阻熔煉、真空感應(yīng)熔煉、真空電弧重熔、電子束熔煉及電渣重熔等。
34、真空電弧熔煉：在真空（10-2～10-1Pa）下借助電弧供熱重熔金屬和合金的工藝，也稱VAR法。其過程是：以水冷銅坩堝為正極，被熔自耗電極接在經(jīng)滑動(dòng)密封進(jìn)入爐體的假電極上為負(fù)極，輸入低壓直流電流在電極與坩堝底之間引弧，借助電弧供熱重熔金屬和合金。伴隨自耗電極的熔化，通過控制電極的下降速度，將自耗電極重熔為成分均勻、組織致密、純凈度高和偏析少的重熔鋼錠。它不僅用于重熔活性金屬和耐熱難熔金屬，而且也用于重熔使用要求較嚴(yán)格的高溫合金和特殊鋼。
35、真空電子束熔煉：在較高真空（133.3×10-4～133.3×10-8Pa)下用電子槍發(fā)射電子束，轟擊被熔煉物料（作為陽極），使之熔化并滴入水冷銅結(jié)晶器凝固成錠的熔煉方法。錠由機(jī)械裝置連續(xù)抽出。此法可以調(diào)節(jié)能量分布，控制熔化速度。電子束重熔材料的純凈度比其他真空熔煉法的更高。它適于熔煉鎢、鉬等金屬及其合金、高級(jí)合金鋼、高溫合金和超純金屬。
36、真空電阻熔煉：在真空下以電流通過導(dǎo)體所產(chǎn)生的熱為熱源的熔煉方法。一般采取間接加熱，由電熱體把熱能傳給爐中物料。根據(jù)需要，電阻爐內(nèi)的氣氛可以是惰性或保護(hù)性的。真空電阻爐可設(shè)計(jì)成熔煉爐或熱處理爐。

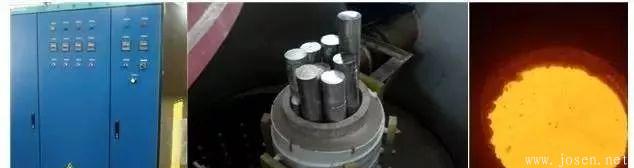

37、真空感應(yīng)熔煉：在真空下利用感應(yīng)電熱效應(yīng)熔煉金屬和合金的工藝。按爐料和容量選擇電源頻率。它有高頻（＞104Hz）和中頻（50～104Hz）以及工頻（50或60Hz）兩類。感應(yīng)爐又分有芯（閉槽式）和無芯（坩堝式）兩大類。前者電熱效率高，功率因數(shù)高，但要有起熔體，熔煉溫度低，適用于單一品種的連續(xù)熔煉；后者熔煉溫度高，電熱效率低，適于特殊鋼和鎳基合金等的熔煉。真空感應(yīng)熔煉在高溫合金、高強(qiáng)度鋼和超高強(qiáng)度鋼等生產(chǎn)中得到廣泛應(yīng)用。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.kqfzw.com.cn/Steel-Knowledge/zcylgylffdhz.html
|
